Ливневая канализация в частном доме: система водоотведения на участке

Точечный отвод дождевой и талой воды

Первым делом нужно разметить трубопровод, состоящий из каналов, приемников, колодцев. Колышки вставляются в точках расположения всех элементов. Чтобы увидеть полную картину, между колышками проложена веревка. Второй этап — рытье траншеи и небольших углублений для водозаборов дождевой воды. На дно кладется песчаная подушка.

Если есть угроза зародыша корней в местах прокладки трубопровода, дно покрывают геотекстилем. Процесс установки начинается с установки колодцев, коллекторов.

Также более мелкие предметы — водостоки, песколовки, поддоны. Все это совмещается с трубами расчетного диаметра под уклон, выбранный из таблицы или рекомендованный СНиП. При прокладке трубопровода просадка недопустима.

Собранная конструкция проходит испытания. Каждую зону поливают водой, чтобы проверить герметичность стыков. Количество наливаемой и сливаемой воды должно быть примерно одинаковым. Может быть обнаружен такой дефект, как провисание, о чем будет свидетельствовать значительная разница в объемах входящей и выходной воды.

Если испытания не выявят проблем, систему засыпают слоем песка-цемента и земли. Иногда некоторые участки канализационной сети совмещают с дренажной системой. В этом случае трубы первого должны быть выше второго воздуховода, но могут идти до коллектора.

Нельзя допускать совмещение ливневой канализации с обычной бытовой канализацией. Это может перегрузить вторую со всеми негативными последствиями.

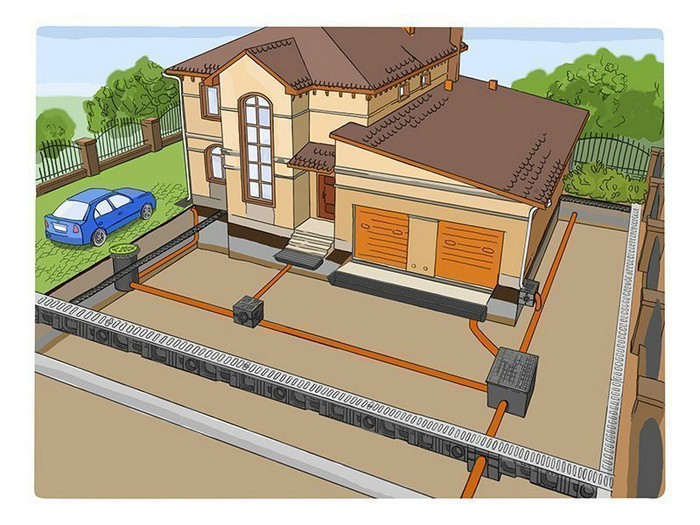

Рассмотрим, например, устройство канализации с точечными водозаборными устройствами. Построен из обычных канализационных труб. Причина заключалась в застое воды на поверхности, вызванном практическим отсутствием инфильтрации в почве, связанной с глинистой структурой почвы.

Устройство дренажной системы на участке продиктовало необходимость организации дождевой воды. Собранная водостоком вода сбрасывалась в землю и долгое время не впитывалась в землю. Под водосточными желобами и краями кровли мы роем траншеи, направленные перпендикулярно фундаменту, чтобы не образовывать большую застройку и уменьшить количество Набережная На расстоянии примерно 1 м от стен дома роем траншею, проложенную вдоль стен дома. Внутри будут проложены магистральные трубы Ø160 мм, к которым мы будем подключать водостоки, собранные из канализационных труб Ø110 мм. Для образования уклона в сторону потока собранной воды дно траншеи засыпали песком и утрамбовали требуемый уклон. На основных участках получился уклон 3 см на метр, на изгибах около 10 см. На вертикально расположенных трубах, которые мы позже подключим к водостоку, мы временно поставили заглушки. Затем защитим систему от попадания песка во время работы. Засыпаем траншею канализацией песка. Мы не используем «коренные» почвы, потому что они глинистые. Затем мы частично создадим условия для ускорения таяния снежного покрова при таянии. Следовательно, все секции ствола должны быть наклонены. По правилам в свою очередь необходимо вставить вращающиеся колодцы для очистки, но в примере они не использовались. Если невозможно подключить дренажный участок дренажа под прямым углом, подключаем его к острому один, но мы учитываем, что угол должен быть направлен в сторону потока воды. Шаг 1: Организованный водоотвод без канализации. Шаг 2: Делаем траншеи для устройства сбора дождевой воды. Шаг: 3 Формируем траншею по периметру дома канализационные трубы на засыпку Шаг 5: Установка заглушки на канализационную линию Шаг 6: Засыпка коротких траншей с отводами Шаг 7: Укладка основного трубопровода с уклоном Шаг 8: Угловое соединение патрубка

Предположим, что вы правильно проложили линии с уклоном, соединили с ними изгибы, соблюдая герметичность соединений. В этом случае герметизация необходима не для защиты окружающей почвы от дождевой воды, а для предотвращения попадания песка в систему.

Продолжаем работу, теперь нам нужно подключить люк к трубе, ведущей к впитывающему колодцу:

Проверяем уклон участков траншеи, не засыпанных песком. При необходимости корректируем уклон, насыпая под трубы трамбовкой песок.К трубе, принимающей воду со всех участков, подключаем две основные трубы и угловой выход из угла кровли. Соединяем трубы угловыми фитингами последовательно.Подключаем канализационную трубу к собранному узлу, который будет выводить воду в колодец фильтра.Отводящую трубу закладываем в предназначенную для нее траншею с уклоном. Ведем ее к впитывающему колодцу. Фактически, наблюдая за уклоном, мы разрезаем выпускную трубу в стенке абсорбера. Шаг 9: Изменение уклона путем добавления песка под трубы. Шаг 10: Сборка сборки для подключения к сливной трубе. Шаг 11: Присоединение агрегата к ступени трубы. 12: вход канализации в канализацию

Пескоуловители

Эти коллекторы собирают песчинки и другие тяжелые частицы. Большинство урн для мусора изготавливают из пластика, поэтому их стоимость невысока. Несмотря на это, производительность остается на высоком уровне.

Ящики для мусора следует размещать на одинаковом расстоянии друг от друга, которое определяется параметрами сайта. Регулярная чистка этих элементов канализационной сети позволяет поддерживать в рабочем состоянии всю водосточную систему.

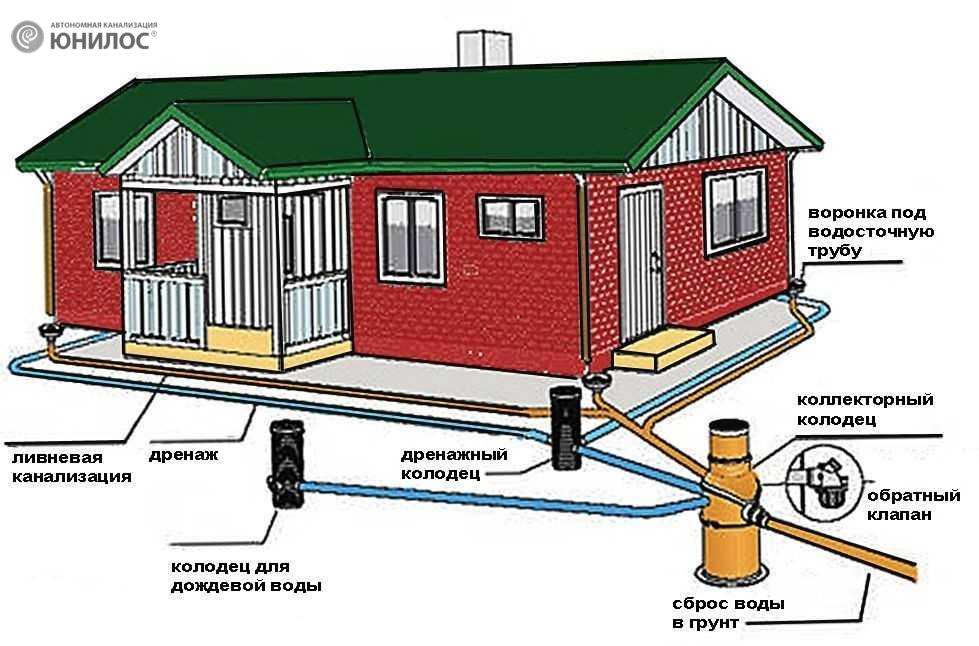

Совмещенная или отдельная

Часто в частном доме необходимо сделать сразу три водоотведения:

• канализация;
• дренаж;
• гроза.

Часто они проходят параллельно или близко друг к другу. Конечно, есть желание сэкономить и совместить ливневую канализацию с другой. В частности, используйте имеющийся колодец. Сразу скажу, что лучше этого не делать. Почему? Во время грозы вода идет с очень большой скоростью. В среднем — от 10 кубометров в час (возможно и больше). При такой скорости потока воды колодец наполняется очень быстро. Бывает, что он переливается.

Если слив уходит в канализационный колодец, вода начинает стекать в канализационные трубы. Он не поднимется выше уровня земли, но и опустить ничего не получится — все будет в водопроводе. После понижения уровня воды внутри остается мусор. Мешает нормальной работе канализации, необходимо ее прочистить. Это было не из приятных впечатлений.

Одновременная установка всех систем на сайте — главное не запутаться

Если слив уходит в дренажный колодец, ситуация еще хуже. Во время грозы в систему попадает вода под высоким давлением. Заливает трубы, потом заливает фундамент, подрывая его. Вы можете себе представить последствия. Таких очевидных вещей пока нет. Например, шлифовка дренажных труб. Чистить их нереально, надо их менять. А это большие затраты и много работы.

Итак, из сказанного мы можем сделать вывод. Во-первых, канализационная система в частном доме должна иметь собственный колодец. Второй: желательно, чтобы он был большим. Это если вам не повезло с прудом, озером или рекой поблизости.

Принципы устройства трубопровода канализации

Основное отличие дренажных систем от других трубопроводов заключается в следующем:

1. Жесткость при эксплуатации при атмосферном давлении. Жидкость протекает через изделия из труб под действием силы тяжести по заданному уклону.
2. Расход определяется углом наклона трубопровода в сторону оттока. Причем его значение должно быть строго в пределах 1-2 миллиметров на метр. Причины уже упоминались выше.
3. Имущество. Для самотечного трубопровода это предусмотрено развальцовкой элементов с использованием резиновой втулки для уплотнения.

При установке канализационной системы не допускается соединение труб с поляризацией от общей оси. В противном случае между стенкой детали и воротником образуется зазор по мере выхода транспортируемой жидкости.

Какие трубопрокатные изделия выбрать дома

Для систем отвода сточных вод используются трубопроводы из различных материалов:

1. Керамический. Этот материал очень прочный, не подвержен воздействию агрессивных сред. К недостаткам можно отнести сложный монтаж и тяжелую логистику.
2. Чугунные канализационные трубы на протяжении многих десятилетий занимают лидирующие позиции на рынке. Этот материал практически идеален для указанного применения. Материал изготовления устойчив к коррозии в большинстве сред и имеет довольно высокие прочностные характеристики. Точность подключения розетки обеспечивается методом изготовления — литьем. Кроме того, использование чугунных труб позволяет использовать заглушки при их установке для улучшения герметичности соединения. Для облегчения монтажа чугунных трубопроводов выпускается большой ассортимент фитингов.
3. Асбестовые трубы. Некоторые положительные особенности асбестовых труб не отменяют главного отрицательного момента — такие материалы запрещены к применению в жилищном строительстве.
4. Сегодня пластиковые канализационные трубы практически заменили все другие виды. Простота доставки и водоотведения, технологичность материала при установке и долговечность привели к тому, что они стали основными материалами для тех, кто решил сделать канализацию своими руками. Основной способ сборки трубопроводов — в розетке. Для внутренних систем основными размерами являются:
   • Для кранов от водопроводных систем — диаметром 40 или 50 миллиметров;
   • Для стояка и выхлопной трубы — размер 100 или 110 мм;
   • Для дренажной трубы от дома до септика 100, 110 или 150.

Проведение трубопровода от дома к резервуару

Резервуар со сточными водами — это первая точка риска в канализационной системе, из которой может вытечь содержимое. В этом случае часть содержимого может попасть в окружающую среду, создавая возможность загрязнения территории и источников питьевой воды.

Смотреть видео

Следует понимать, что это случайное несоответствие, но лучше всего придерживаться первого варианта установки. В этом случае предъявить претензию будет невозможно. Но, строго говоря, правильная установка водоема зависит от расхода и фильтруемости грунтов на участке.

обязательно соблюдайте уклон в указанных выше параметрах.

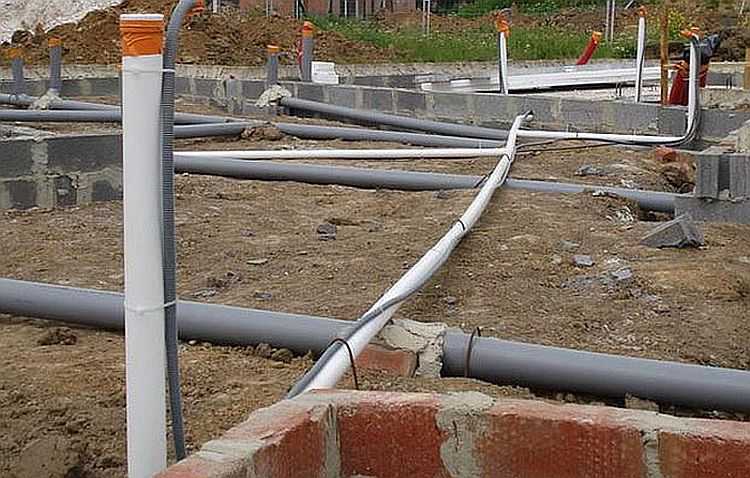

Для прокладки канализационной дренажной трубы потребуется открыть траншею необходимой глубины, определяемой уровнем промерзания почвы. Представьте себе трудозатраты, связанные с выполнением этого требования, потому что вам также необходимо спрогнозировать толщину дренажного слоя. Если в Подмосковье грунт промерзнет до 1,8 метра, то глубина траншеи будет более 2,2. Поэтому многие предпочитают неглубокие котлованы, изолирующие трубы с защитной оболочкой и нагревательный кабель.

Порядок работы следующий:

1. Маршрут размечен колышками или веревкой.
2. Я копаю до глубины соединения примерно 60 сантиметров.
3. Дренажная насыпь состоит примерно из 20 см гравия и 10 см песка на дне.
4. Залейте сток водой для герметизации.
5. Склон обозначен веревкой и строительным уровнем. Верхний торец на выходе из здания должен быть на 20 сантиметров выше противоположного на расстоянии десяти метров.
6. Трубы укладываются посекционно на глубину согласно схеме укладки, расположение регулируется кладкой под них кирпичей и шлифовкой.
7. устанавливается нагревательный кабель, фиксируется липкой лентой.
8. В процессе укладки на трубу надевается теплоизоляционный кожух.
9. Труба с кабелем и изоляцией засыпана песком, поэтому почву удалили раньше.

Использование пластиковых труб для наружной дренажной системы обеспечит их целостность при сезонных движениях грунта, так как они достаточно эластичны, чтобы выдерживать такие нагрузки. Изготовленное из этого материала домашнее канализационное устройство гарантирует работоспособность до 50 лет.

Виды систем ливневой канализации

• Открытый или прямой — это самое простое решение, где все детали находятся наверху. Система представляет собой желоб из пластмассовых, металлических или бетонных лотков. Их накрывают решеткой, необходимой для выравнивания поверхности и предотвращения попадания мусора. Каналы иногда оставляют открытыми, но в этом случае их часто нужно очищать от листьев, веток и камней. Их подключают к коллектору, к общему сливу или собирают воду в бак для дальнейшего использования. В районах, где в среднем выпадает мало осадков, сток направляется в сад и огород для орошения.
• Закрытый или точечный — вода поступает в водоприемники дождевой воды, соединенные подземными трубами с общим отводным каналом. Чтобы правильно его рассчитать, вам понадобится помощь специалиста. На глаз сложно будет определить количество сборных элементов, их расположение, уровень проникновения. В случае ошибки система не сможет эффективно работать. К тому же есть риск потратить на свое устройство неоправданно большую сумму средств.
• Комбинированный — сочетание открытого и закрытого типов.

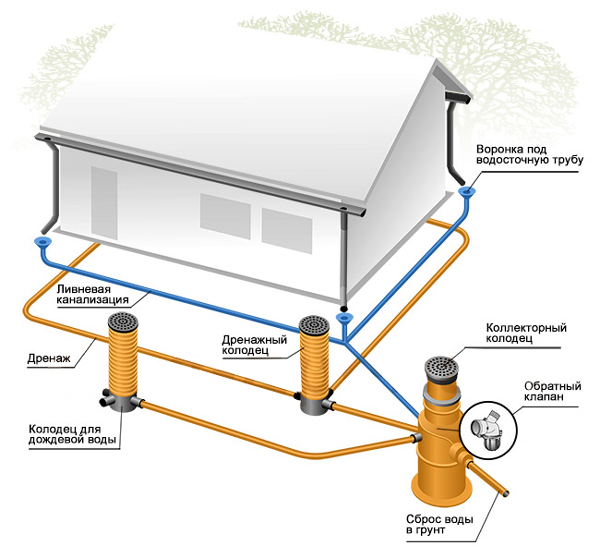

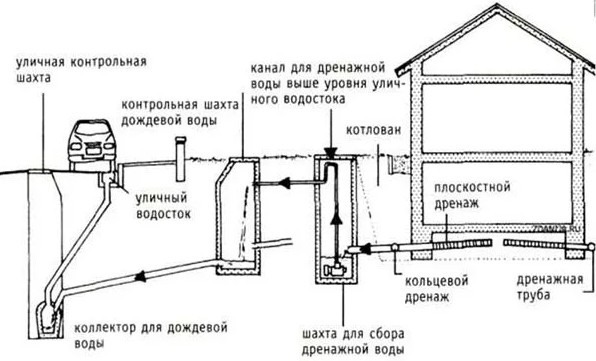

Комбинированные дренажные системы загородного дома

логично, что строить кривые из разных ветвей системы для каждого контура нерационально. Следовательно, отводы расположены вместе, в коллекторе.

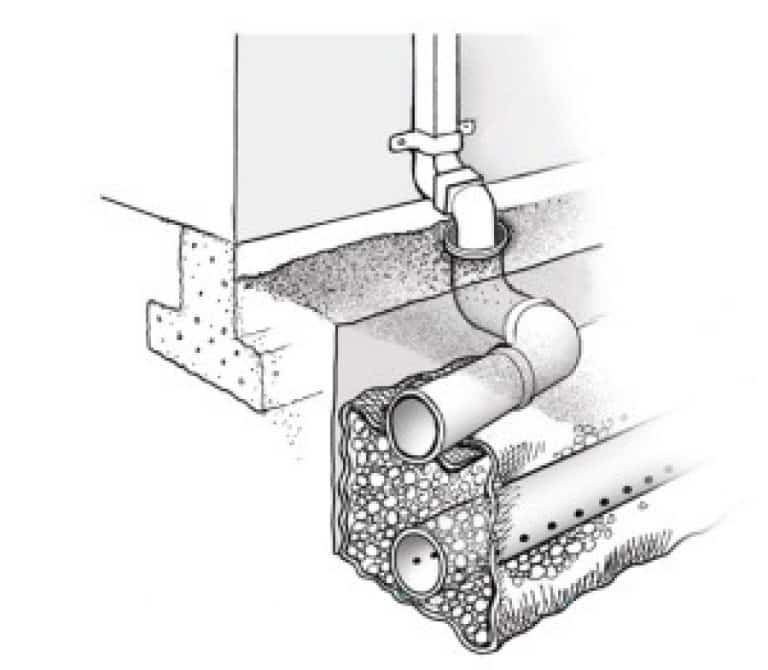

Монтаж ливневой канализации и дренажа участка и фундамента
Совмещение отдельных схем дренажа осуществляется в коллекторных колодцах, при этом стыковка допускается на любой высоте коллектора в зависимости от типа контура, а именно:

• неглубокий, для схем канализации вокруг загородного дома;
• неглубокие контуры дренажной системы ниже поверхности участка на глубину до полуметра;
• глубокий дренаж для отвода грунтовых вод на обильно орошаемых участках загородного дома.

Все перечисленные типы могут быть объединены в общую систему с общим блоком.

Не рекомендуется включать фекальные сточные воды в общую дренажную систему. В этом случае повторное использование накопленной воды становится невозможным.

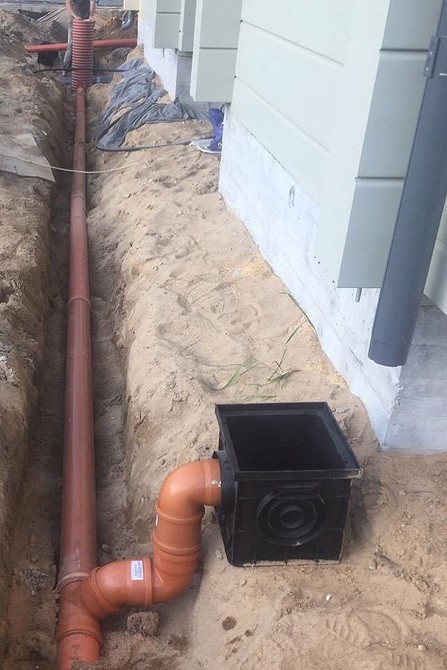

Монтаж ливневой канализации своими руками

Перед тем, как начать строительство дождевой воды, необходимо убедиться, что в зданиях есть все компоненты, необходимые для сбора и отвода воды: желоба, стояки и водостоки. Следующим этапом является разметка территории по заранее составленному плану водоотвода. Дальнейший ход работы зависит от типа строящейся системы.

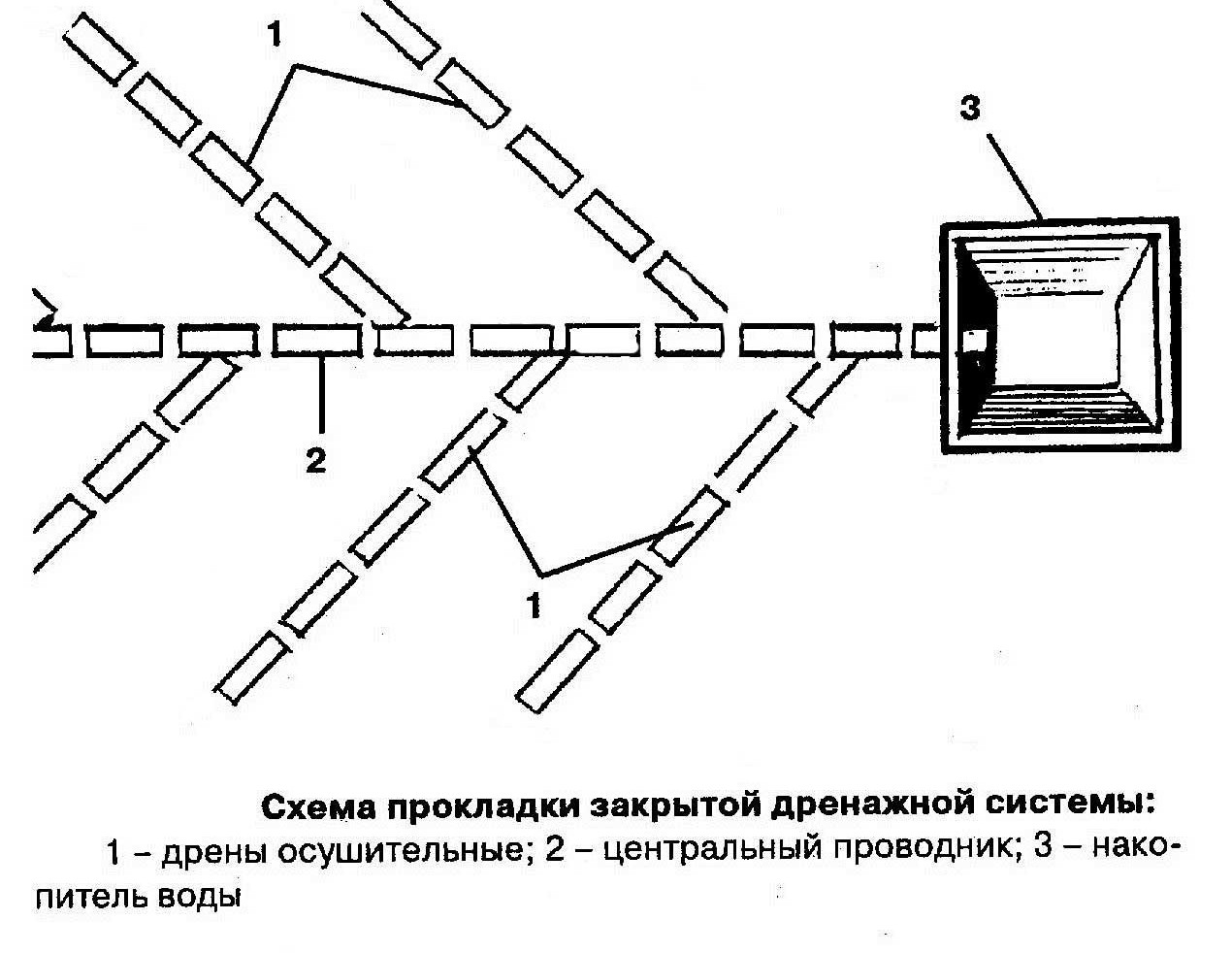

При построении закрытой системы выполняются следующие шаги:

1. Выкапывайте траншеи желаемой глубины и ширины с сохранением необходимого уклона.
2. Если планируется утеплить трубопровод щебнем и геотекстилем, траншея должна быть расширенной и глубокой.
3. Протереть дно траншеи и заполнить его песчаной подушкой толщиной 200 мм.
4. Выройте яму под водосборник, которая может быть пластиковой или бетонной.
5. Положите трубы на песчаную подушку и соедините их между собой. Обычно для этого используются стандартные канализационные трубы ПВХ, оснащенные соединительной арматурой. На стыки труб необходимо нанести слой герметика.
6. Проверка системы на герметичность и устранение обнаруженных дефектов.
7. Засыпьте трубы землей.

В тех местах, где трубы имеют изгибы, и где трубы длиннее 10 метров, желательно создать колодцы для осмотра. Такие колодцы также следует строить на стыках нескольких трубопроводов.

При строительстве открытого водоотвода также роют траншеи необходимой глубины, соблюдая необходимый уклон, только в них вместо труб укладывают пластиковые желоба на песчаную подушку. Еще один способ создания дренажных каналов — заливка вырытых траншей бетоном. Для этого необходимо предварительно установить в них опалубку. Их стыки необходимо герметизировать. Там, где каналы лотков входят в емкость для сбора воды, необходимо установить сепараторы песка. Монтаж открытой системы завершается проверкой герметичности, устранением неисправностей и закрытием желобов решетками.

При создании канализационной системы важно обеспечить полный отвод воды с крыши. Это обеспечит максимально эффективную защиту садового участка от избытка влаги.

Если ливневая канализация построена правильно, она предотвратит все те проблемы, которые могут возникнуть из-за застоя земли. Что еще более важно, качественное похищение людей значительно увеличит срок службы построек.

Уход за системой водоотведения

Даже правильная установка системы не гарантирует ее полной функциональности, если система не обслуживается должным образом. Необходимо периодически осматривать ливневую канализацию. Если канализация перестала справляться со стоком, ее необходимо внимательно осмотреть, чтобы установить причину проблемы.

В первую очередь необходимо осмотреть крышу и удалить весь собранный мусор из желобов и воронок. Далее нужно осмотреть сливные трубы и при необходимости очистить их.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой канализации.

Осмотр открытого люка несложный. Для этого достаточно снять решетки с водосточных желобов и убрать оттуда скопившийся мусор. После этого стоит промыть каналы водой под давлением. После этой процедуры расставляются сетки.

Если на участке строят дренажный канал закрытого типа, дело усложняется. В некоторых случаях даже нужны услуги специалистов. Прежде всего, нужно точно установить, где забита канализационная труба. Следовательно, в эту трубу должна подаваться вода под высоким давлением. Эффективность такой очистки повышается, если подача воды осуществляется поочередно в прямом и обратном направлениях.

Этот метод применим только для труб толщиной не более 200 миллиметров. Для более толстых труб требуется профессиональное оборудование.

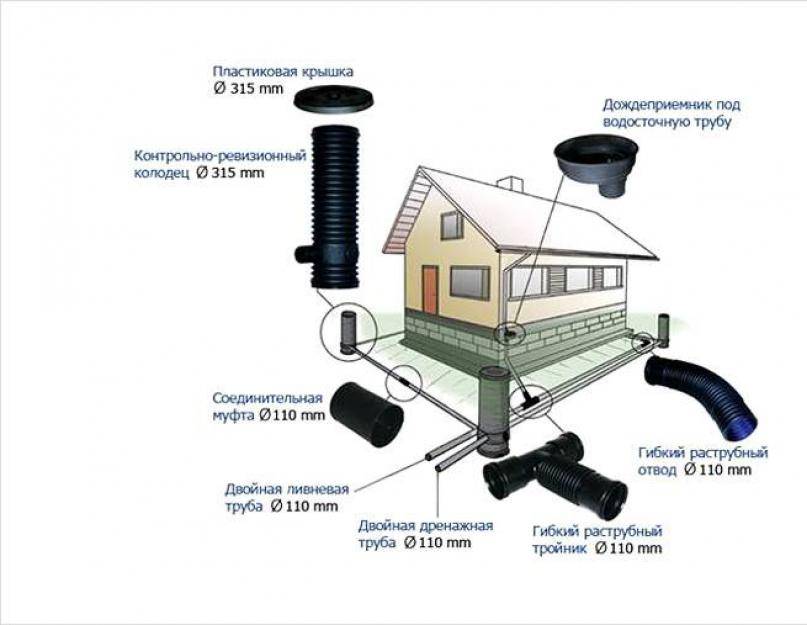

Конструкция дождевой канализации

Чтобы понять, что такое канализационная система и как ее установить на участке, необходимо разобрать назначение основных элементов системы и принцип работы очистных сооружений ливневых стоков. Система канализации талой и дождевой воды состоит из ресиверов, фильтров, каналов и резервуаров:

1. Выделения:
   водоприемники устанавливаются по нижнему краю кровли. Через них жидкость поступает в вертикальные трубы с загнутым концом для отвода дождевой воды с фундамента.
2. Подносы и поддоны:
   предназначен для сбора воды с поверхности участка. Их устанавливают перед входом в здание, вдоль обочины дороги, перед пешеходными переходами и в местах, наиболее подверженных образованию луж.
3. Трубы и водостоки:
   элементы, служащие для слива осадков, накопленных приемниками. Устанавливается с небольшим наклоном к месту сбора.
4. Распределительный актив:
   изделие имеет форму квадрата, прямоугольника или цилиндра. Боковые стенки оборудованы отверстиями для подключения канализационных труб.
   Это может быть пункт сбора сточных вод из вертикальных частей системы отвода дождевой воды с крыши здания или узловой элемент для прохождения нескольких каналов в одном большом трубопроводе.
5. Прицельная сетка:
   крышка с отверстиями или прорезями предназначена для защиты люка. Основная функция преграды — первичная фильтрация крупного мусора: камней, заноз, листвы.
6. Трубопровод:
   в земле прокладываются герметичные дренажные системы. Они предназначены для отвода дождевой воды в конечную точку (септик или канаву).

На даче конечный пункт канализации — колодец дождевой воды. Вода из колодца используется для полива сада.

Элементы приема

По типу приемников отвод дождевой воды делится на 2 вида:

1. Найдите:
   представлена ​​группой водозаборов дождевой воды, которые соединены трубами в единую сеть. Такой водоотвод предназначен для установки в доме.
2. Линейный дизайн:
   собирается из поверхностных водосточных желобов. Задача этого типа растений — собирать дождевую воду как со здания, так и с окружающей территории.

По типу каналов передачи канализации делятся на открытые, закрытые и смешанные.

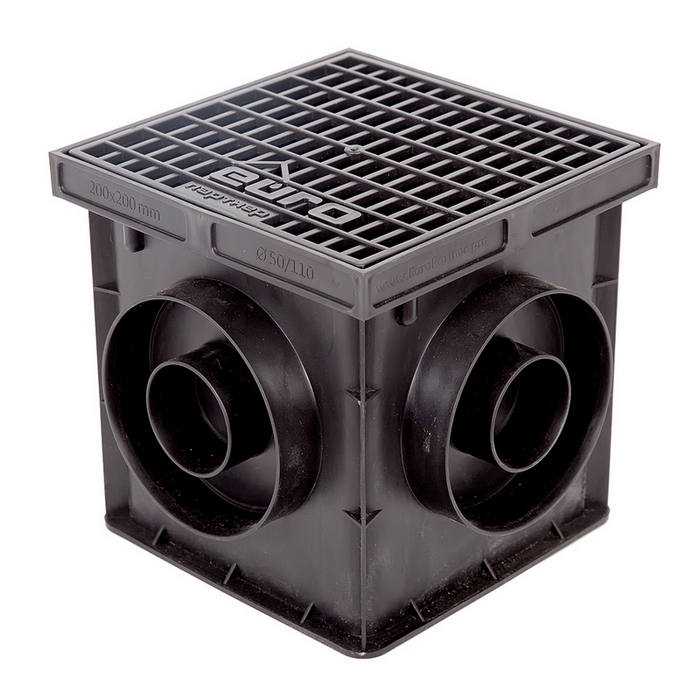

Приемники осадков

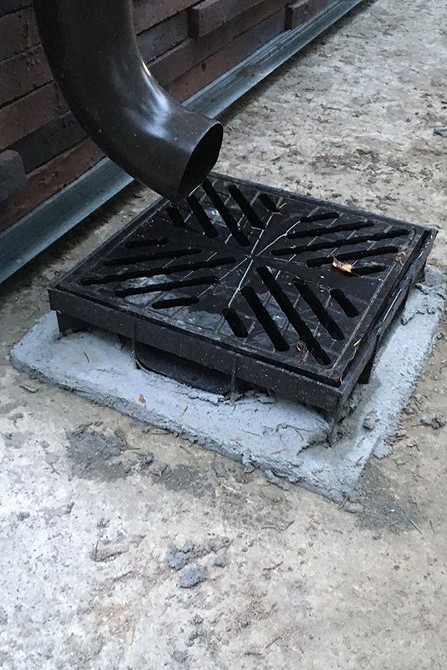

Вход дождевой воды — это емкость с выходом для жидкости, подключенная к канализационной системе. Используемые материалы — полипропилен, полиэтилен и полимерный цемент.

Преимущества полимербетона:

• простота установки;
• надежная гидроизоляция;
• легкий;
• защита от засорения благодаря гладкой внутренней поверхности;
• не требуют ремонта длительное время;
• легкость транспортировки.

Этот материал считается самым дорогим вариантом устройства подноса, но служит дольше других.

Вход дождевой воды оборудован корзинчатыми фильтрами для защиты системы от попадания в систему крупных загрязняющих веществ, таких как камни, растения и другой минеральный, органический и неорганический мусор. Современные версии ресиверов оснащены сифонами для защиты от запахов в помещении. В любой момент фильтр можно снять и очистить от скопившегося осадка.

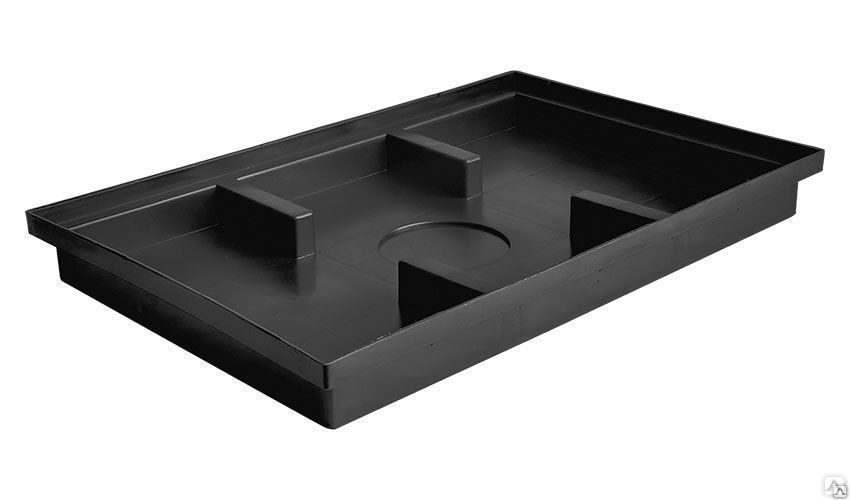

Поддоны

В отличие от водостоков дождевой воды поддоны (поддоны) ставят прямо перед входом в здание. Снизу оснащены патрубками, а сверху закрываются металлической сеткой. Такая конструкция позволяет убрать лишнюю воду с участка и очистить обувь от грязи. Дверные поддоны часто играют и декоративную роль благодаря разнообразию решеток и заборов.

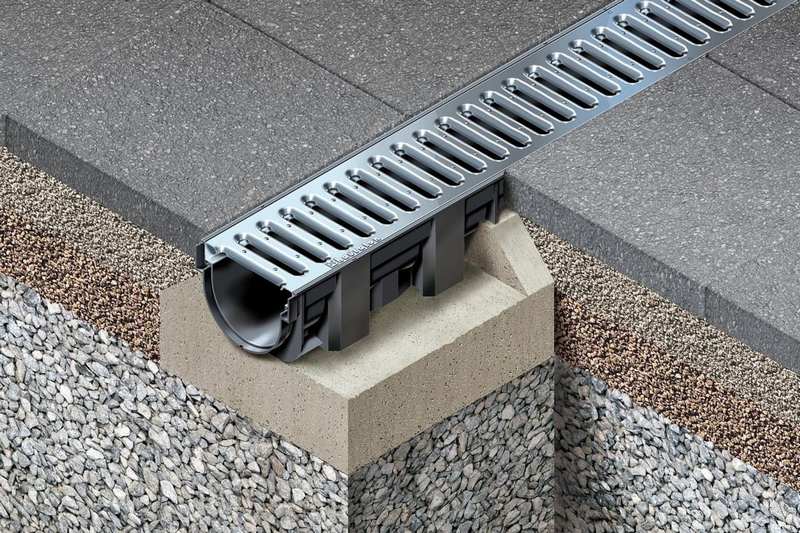

Транспортеры

К ним относятся трубы и желоба, которые перенаправляют талая и дождевая вода из поддонов и приемников в коллектор для дальнейшей обработки, а также вся система ливневой канализации с крыши здания. Конвейерные ленты изготавливаются из следующих материалов:

1. ПВХ. Оптимальный вариант канализации своими руками в частном доме. Легко монтируется, для герметизации стыков используются специальные прокладки. Дешевый.

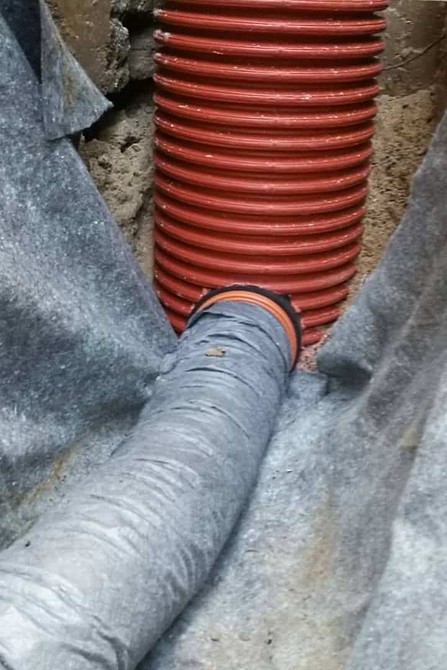

2. Гофрированный полимер. Многослойный материал, применяемый для закрытых систем, так как выдерживает постоянную нагрузку почвы. Полиэтилен и полипропилен легче ПВХ, а их гибкость позволяет устанавливать конвейеры без поворотных фитингов.
3. Сталь. Стальные трубы практически не используются в современных системах водостока из-за дороговизны, большого веса и сложности монтажа дождевой воды. Но они выдерживают нагрузку лучше, чем пластик.

Важно! При выборе материала следует учитывать глубину прокладки трубы, давление грунта на 1 см2, среднюю температуру окружающей среды за год, характеристики объекта и ландшафт территории, а также опыт людей, которые принесут Учитывается установка и общий бюджет.

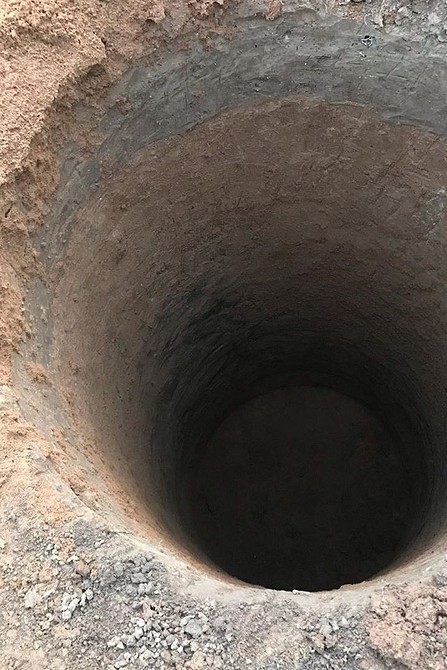

Колодцы

Железобетонные дренажные колодцы сейчас используются редко из-за транспортных трудностей и большого веса. Полимеры предпочтительны. Они обеспечивают полную герметизацию элемента, надежность, а ребристая поверхность корпуса предохраняет его от всплытия под воздействием грунтовых вод (заливать бетон в яму не нужно).

Защитные элементы ливневой канализации

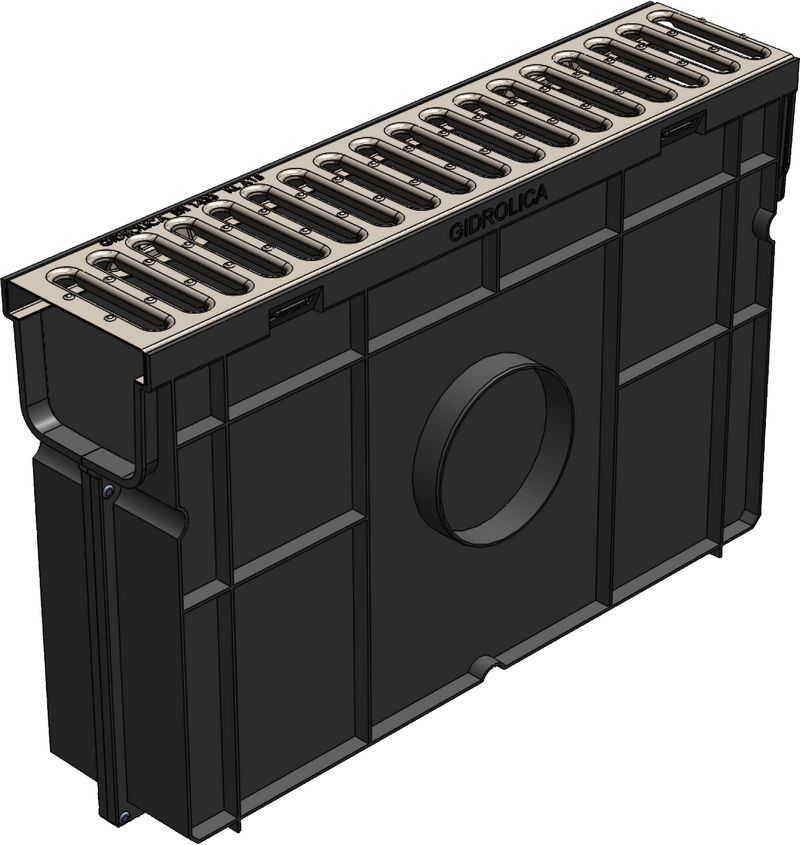

Пескоуловители

Обязательно для всех систем. Удаляет из воды частицы песка и почвы, защищая трубы от засорения. Из-за разницы диаметров труб поток воды теряет скорость, а взвешенные частицы опускаются на дно под действием гравитационных сил.

Примеси собираются в специальный контейнер, и их необходимо периодически удалять. После первичной черновой обработки вода направляется по перекачивающим коллекторам для дальнейшей фильтрации.

Бензоотделители

Полимерные губчатые фильтры, смоченные водой, собирают капли масла и бензина. Чаще всего их устанавливают на промышленных канализационных коллекторах, но если машина регулярно моется и обслуживается на месте, то присутствие этого агрегата необходимо, потому что мелкие частицы бензина забивают систему и останавливают ее работу.

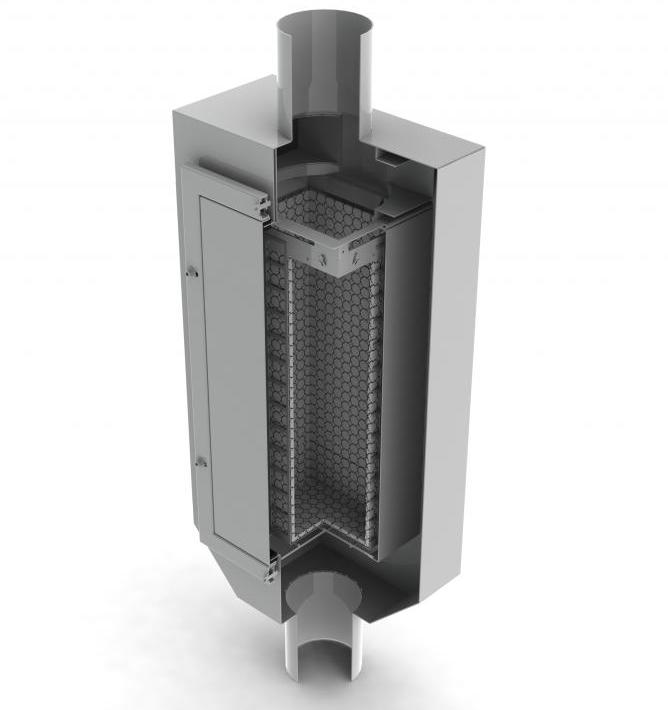

Фильтры для ливневых стоков

Устройства с разными принципами работы и конструкции удаляют из водостоков механические, органические и другие включения в соответствии с требованиями санитарных норм. Механические фильтры очищаются от грубых взвешенных материалов, в том числе решетчатых поверхностей для крупных бытовых отходов, корзин для мелкого мусора и флотационных устройств. Абсорбционные установки основаны на принципе поглощения химикатов из активированного угля, шунгита и других абсорбентов.

Важно! После сбора воды в дренажном туннеле и его очистки в сточных водах все еще остаются примеси и загрязнения. Поэтому для сброса отложений обязательно устанавливаются септики, где они собираются, хранятся и фильтруются. Даже при наличии центральной канализационной сети стоки не могут сливаться, если они не соответствуют санитарным нормам.

Выбор способа водоотведения

На выбор влияют несколько факторов.

• Особенности расположения здания. Если он расположен в низине, потребуются серьезные защитные меры, иначе наводнение, осадки и чрезмерная влажность нанесут серьезный ущерб дому и участку. В этом случае проводят осушение земель, прокладку отводных каналов, устройство подземных выработок и другие комплексные мероприятия.
• Среднее количество осадков в области — указано в СНиП 2.04.03-85. Сооружение, расположенное в засушливой местности и опирающееся на твердый грунт, не подвержено сильному влиянию течений. Чтобы решить проблему, достаточно вывести желоб в водосточный желоб. Есть области, где нужны масштабные работы.
• Высота снежного покрова — влияет на высоту паводка.
• Зона дренажа — это вся территория, включая крышу и дорожки.
• Свойства почвы и ее рельеф. Вода легко проходит через песок и каменистую почву, но надолго задерживается в слоях глинозема, образуя лужи и разрушая подземные сооружения.
• Верстка на сайте, а также требования к его оформлению. Открытые каналы не всегда вписываются в ландшафт территории. Даже в условиях низкой влажности иногда необходимо заглублять каналы.
• При закрытом методе необходимо знать глубину промерзания почвы. Трубы не должны замерзать, иначе они не смогут работать во время весеннего половодья. В этот период они особенно нужны. Также их может повредить вода, которая расширяется при замерзании. При укладке в верхние слои используется геотекстиль или другие теплоизоляционные материалы.
• Вы должны знать расположение уже установленных коммуникаций.

При установке канализации в частном доме не рекомендуется совмещать ее с общей разводкой дома, к которому подключена сантехника. Во время паводков или продолжительных осадков уровень в колодцах повысится. Это создаст проблемы со смывом и смывом на кухне, в ванной и туалете. Совмещать дренажный желоб со сливом, предназначенным для опускания грунтовых вод, не обязательно. Общий резервуар может не справиться с потоком. К тому же его придется постоянно очищать от мусора.

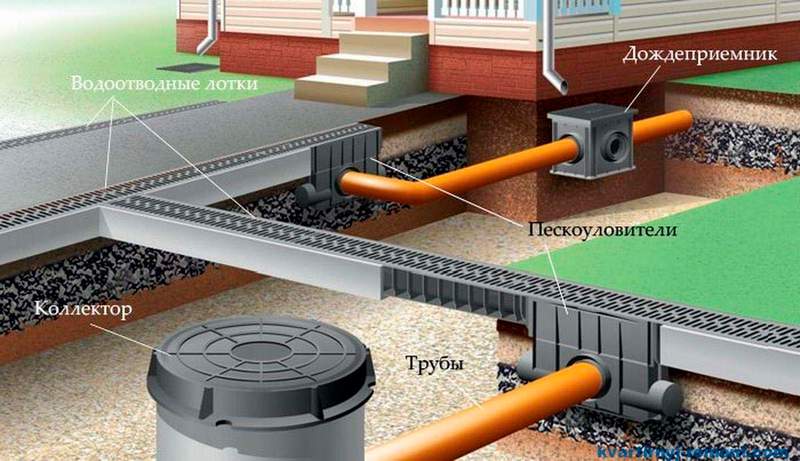

Элементы системы водоотведения

• Лотки, составляющие канал.
• Водозаборники дождевой воды.
• Канализационные колодцы.
• Коллекционеры.
• Фильтры.
• К резервуару подключается подземная труба — по ней удаляется лишняя влага с территории.

Выбор схемы зависит от особенностей региона и самого участка. Так, например, стоки через верхние желоба могут сбрасываться в ближайший водоем. Если его нет рядом, понадобится отдельный колодец.

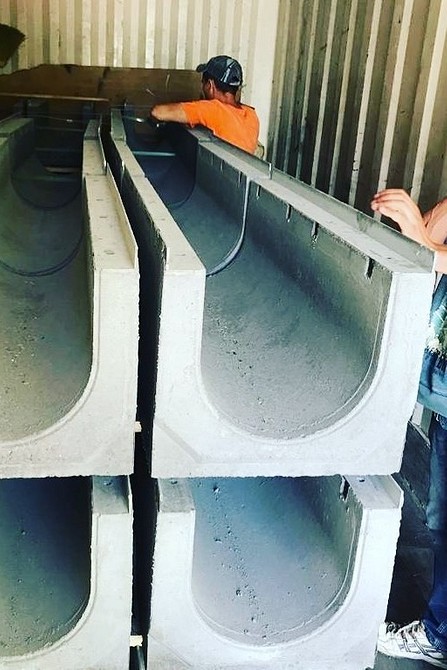

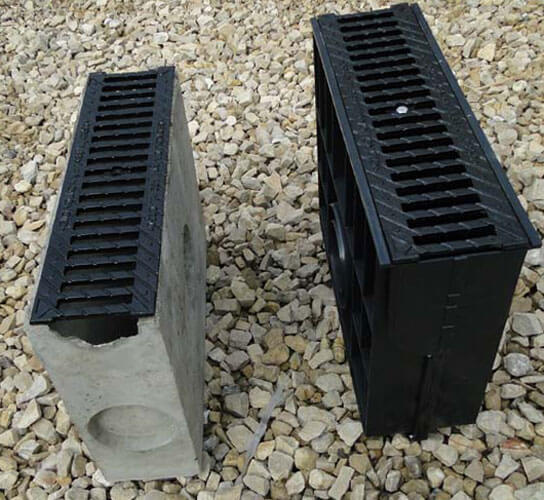

Лотки

Их монтируют по дорожкам, по краям участков, под крышей. Они отмечены классом прочности. Например, изделия класса А15 выдерживают нагрузку до 1,5 т, В125 — до 12,5 т, могут быть уложены возле ворот автомобиля — легко выдерживают вес тяжелого внедорожника. Средняя длина детали — 1 М. Расход зависит от гидравлического сечения, обозначенного индексом DN. Для дачи подходят изделия с поперечным сечением от DN100 до DN200. Сборные элементы соединяются замками, позволяющими закрепить их на трубах.

Unsplash

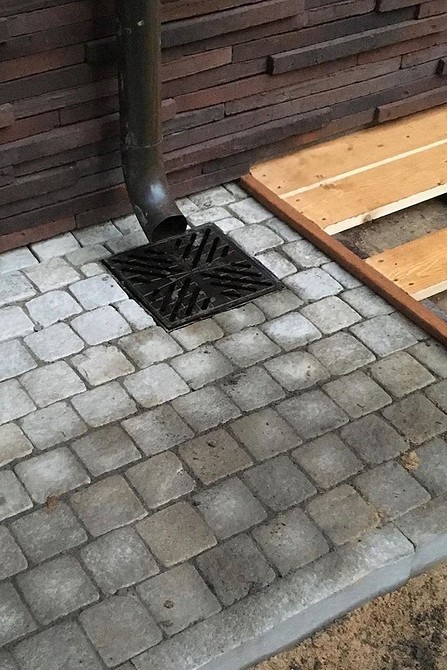

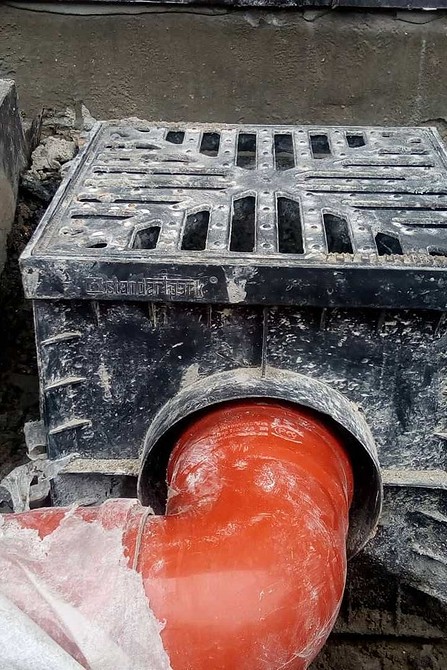

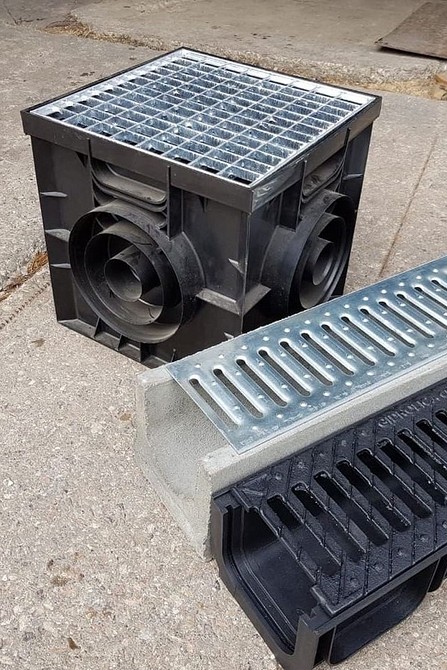

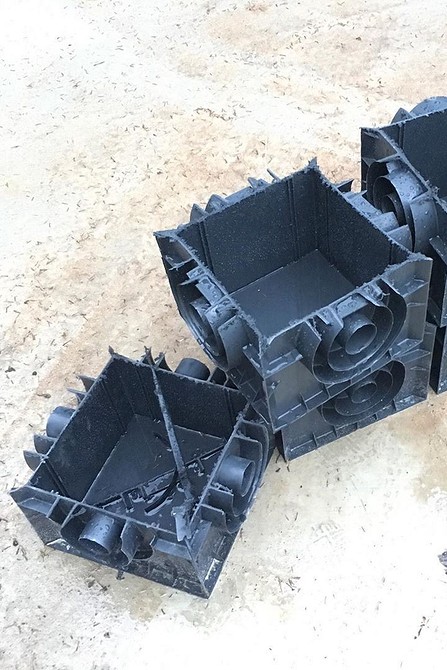

Дождеприемники

Устройства, принимающие потоки, связаны между собой под землей. Их диаметр рассчитывается с учетом средней нормы осадков, площади территории и ее расположения. Выпускаются изделия из чугуна и пластика. Чугун более надежен и долговечен. Пластик прост в установке. Выпускаются они в виде куба со стороной 25-40 см.

Устанавливая отвод дождевой воды для канализации своими руками, нужно правильно выбрать его место. Как правило, это самые низкие точки на территории и пространство возле карниза крыши.

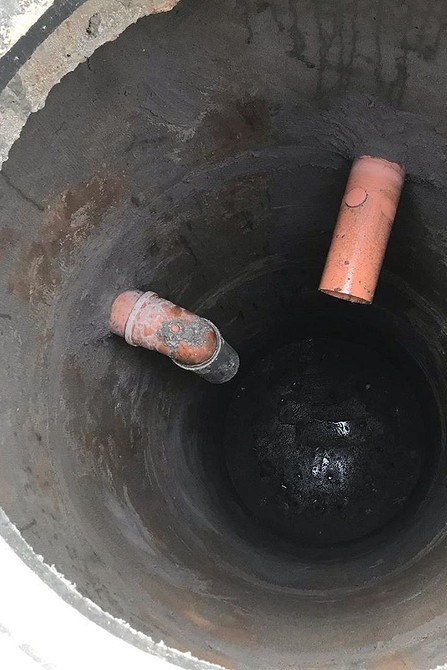

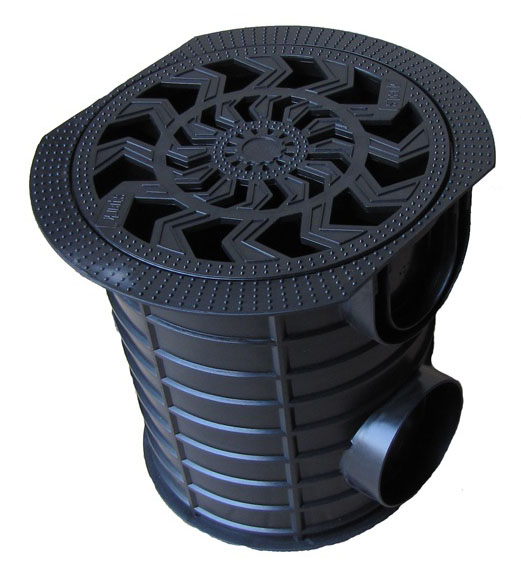

Колодцы

Они берутся из двух потоков и используются с большим объемом отходов. Их выкладывают из кирпича и оштукатуривают или возводят стены из бетона методом опалубки. Чтобы влага не проникала в почву и не растекалась в ее толще, дно необходимо забетонировать. Есть сборные модели, состоящие из бетонных или полимерных колец. Нижний элемент имеет водонепроницаемое дно. Коммуникации соединены трубами. Сверху имеется смотровой люк.

Устройства размещаются с определенным интервалом в зависимости от их ширины. На прямых участках достаточно одного каждые 10 м.

Коллекторы

Это резервуары, используемые для хранения воды. В них связаны все потоки. Из коллекторов они попадают в общую канализацию или систему доочистки. Агрегат собирается из колец железобетона, металла и пластика с заливкой днища бетоном. Проще установить готовый прибор или сделать его из пластиковой ямы, закрыв выходные отверстия. Есть готовые многокамерные модели с функцией доочистки. Для откачки используются погружные насосы.

Фильтры и сифоны

В комплект могут входить сифон, решетка, съемные урны для мусора. Сифон создает водяной затвор, предотвращающий попадание запахов на поверхность. Это перегородка внутри камеры. Фильтры не пропускают песок и грязь. Очистить подземные элементы очень сложно. Иногда для этого их приходится раскапывать. Фильтры уменьшают поток, позволяя частицам оседать на дно.

Трубы

Коммуникации состоят из асбестовых, металлических или полимерных труб. Их сечение выбирается исходя из объема удаляемой влаги. Объем рассчитывается по формуле: Q = q20 * F * K, где:

• q20 — типичная интенсивность дождя в данном регионе. Показывает количество литров осадков, выпавших за 20 секунд на 1 га.
• F — площадь участка со всеми постройками.
• K — коэффициент, зависящий от поверхности. Для щебня он равен 0,4, для кровли — 1. Берется из таблицы в СНиП.

Чаще всего используются изделия диаметром от 10 см, уклон определяют по таблице Лукина. В среднем это 20 мм на 1 погонный метр м. На входе в скважину это значение увеличивается, а в зоне фильтрации — уменьшается.

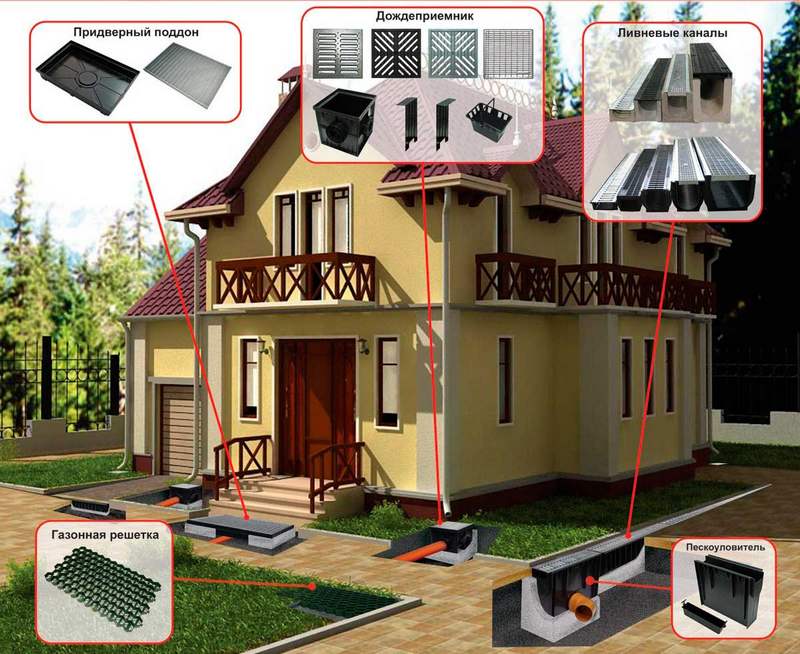

Основные компоненты системы

Устройство канализации в частном доме предполагает наличие в ее составе следующих элементов:

• открытые желоба (лотки), расположенные на поверхности, либо каналы закрытого типа, расположенные под землей. Устанавливаются с учетом уклона в сторону водосборных бассейнов. Через них вода поступает в водоемы или сбрасывается прямо за пределы участка.
• водозаборы дождевой воды. Они предназначены для сбора воды, стекающей с крыш зданий. Наиболее подходящие места для их установки — под водосточными трубами. Водозаборники для дождевой воды изготавливаются из пластика или полимербетона в виде прямоугольных емкостей разного размера и снабжены корзиной для сбора разного мусора, падающего вместе с водой. Из них вода поступает по системе каналов в водоемы;
• дверные поддоны;
• смотровые колодцы. Они предназначены для профилактических осмотров и очистки каналов и труб от засорения. Как правило, их обустраивают на стыках каналов и в точках их пересечения, так как именно в этих местах наиболее вероятен риск засорения каналов;
• сепараторы песка используются для улавливания твердых частиц в воде, которая поступает через каналы. Устанавливается на поверхностные водостоки;
• коллекторный колодец предназначен для сбора и последующей фильтрации воды в грунт.

Совмещать или разделять?

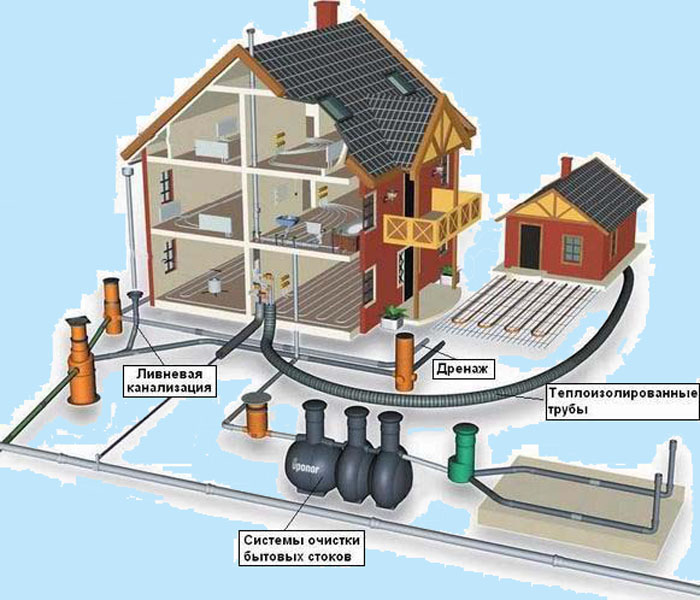

В частном доме или на даче иногда приходится делать несколько водоотводов

В частном доме или на даче иногда приходится делать несколько водоотводов: канализационный, канализационный, ливневой. Иногда все системы работают параллельно, не касаясь друг друга, поэтому желание совместить люк с какой-либо конструкцией, сэкономив на материалах, достаточно велико. Например, используйте существующий колодец. Но делать это необязательно по следующим причинам:

• при хорошем упорном ливне вода поступает быстро (от 10 м3 / час), тогда колодец моментально переполнится;
• при сливе воды в канализацию такие потоки будут повышать уровень жидкости, а значит, опустить канализационные стоки не получится, весь мусор и массы останутся на поверхности;
• после понижения уровня воды в канализации обязательно останется мусор, который нужно будет вычистить, не самое приятное времяпрепровождение;
• при сбросе в дренажные колодцы ливневые потоки с хорошим напором потекут в систему, быстро переливут ее и начнут заливать под фундамент; не избежать заиливания дренажных труб. К тому же очистить всю конструкцию невозможно, ее придется менять, а это новые финансовые затраты.

Инструкция по монтажу ливневой канализации

Начать следует с подготовки кровли. Дренажная система должна работать исправно. Земляные работы проводить необходимо, чтобы на его участке влага не застаивалась, а стекала в созданные для нее каналы. Необходимо будет подготовить план с указанием характеристик обследования. На нем должны быть отмечены уклоны и направления потоков.

Необходимые инструменты

• Циркулярная пила.
• Строительный уровень.
• Рулетка.
• Нормальный молоток.
• Резиновый молоток, используемый для укладки плитки.
• Мастер ок.
• Лопата.
• Кабель, который действует как знак. Его натягивают между двумя полюсами.
• Емкость для приготовления раствора.

Устройство открытых желобов

Работа проходит в несколько этапов.

• По разработанному плану укладывается траншея. Расстояние от каждой стороны лотка до его краев — 10 см. Такое же расстояние ставится снизу вниз. Положение верхнего края деталей отмечается веревочкой. Раскладывается с помощью прогулочной поверхности, закрепленной на деревянных колышках или арматурных стержнях. Верхний край изделия размещается чуть ниже поверхности дороги.
• Дно выравнивается и уплотняется. Камни удаляют, а оставшиеся после них углубления засыпают землей и уплотняют. Затем насыпается слой песка высотой 20 см и уплотняется струей воды из трубы. Сверху кладется бетонная подушка.
• Монтаж осуществляется с точки слива. На корпусе есть отметка, указывающая направление потока.
• Для фильтра потребуется более глубокая яма. Он находится в конце и в начале строки. Устройство расположено на стыках и кривых. Вводят дренажную трубку.
• Выравниваются все сборные элементы. Если край выступает над кабелем, по нему бьют резиновым молотком. Верх располагается на несколько сантиметров ниже нуля. Это нужно для того, чтобы в него могла быстро стекать вода. Такое падение не мешает ходить.
• Для выполнения боковой стыковки стена вырезается болгаркой. Контур должен совпадать с крайней деталью боковой ветви.
• На ровных участках уклон создают искусственно, размещая детали на разной глубине.
• Сверху закрывается решеткой. Соответствует верхнему краю. Ее укладывают по краям и в пазы стен вставляют специальную перпендикулярную полочку. Пластиковые желоба окунаются в бетонную смесь с уже закрепленной на них сеткой, иначе смесь раздавит стены. Чтобы он не заходил внутрь и не портил поверхность гриля, верх оборачивают полиэтиленом.
• Стыки между сборными элементами заделывают герметиком. Края, примыкающие к входу дождевой воды, закрываются заглушками.
• Желоб по бокам карниза отделывается дорожной плиткой или брусчаткой. Пространство между лотком и дорожным покрытием заделывают герметиком.
