Дренажный колодец из бетонных колец: устройство и как сделать

Что это такое, как работает устройство?

Дренажная яма — это специальная яма в железобетонном или ПВХ грунте. Он состоит из днища, рабочей зоны, люка и позволяет собирать лишнюю воду с участка. Через трубку вся влага попадает в дерево и позволяет очистить всю систему.

Дренаж особенно необходим, когда дом находится на равнине и в этом районе относительно много осадков или поблизости есть грунтовые воды.

Монтаж дренажного колодца :

• исключает затопление погреба и подвала;
• снижает давление грунтовых вод;
• слить почву на участке.

Схема ревизионной ямы состоит из следующих элементов:

• лука. Не допускает попадания лишнего мусора в яму, а также позволяет проводить обслуживание коллектора;
• шейка — несущая часть конструкции;
• шахта — вертикальный тоннель;
• нижний — используется для сбора осадков.

Требуются системы осмотра дренажа:

• для периодической промывки конструкции;
• мониторинг производительности труб;
• выполнение планового ТО.

При отсутствии этой связи вода будет скапливаться на придомовой территории. Даже если проложить водосток и не установить смотровую яму, вся система забьется и в земле останется влага.

Дренажный колодец из бетонных колец — виды. Поглотительный, накопительный, поворотный

Самый простой способ обустроить участок водоотводом — заказать его у специалистов, но этот вариант далеко не самый дешевый. Самостоятельно прокладывать трубы и делать водоотводный колодец из бетонных колец намного выгоднее. Эта статья посвящена его изготовлению.

Общие сведения

Основное назначение этого сооружения — понижение уровня воды и отвод сточных вод с личного участка в резервуары для хранения или в землю. В любом случае, если на приусадебном участке много грунтовых вод, необходимо защитить постройки от разрушения и не допустить застоя почвы.

Прежде чем решиться на самостоятельное изготовление дренажного колодца, рекомендуем ознакомиться со всеми достоинствами и недостатками такого решения.

Итак, во-первых, вот основные преимущества:

• На изготовление конструкции с учетом земляных работ уходит сутки.
• Благодаря тому, что железобетонные кольца для колодцев изготавливаются из влагостойкого бетона, в сочетании с дополнительной гидроизоляцией конструкция получается герметичной.
• Как было сказано выше, стоимость строительства будет относительно невысокой.
• Изделие прочное.

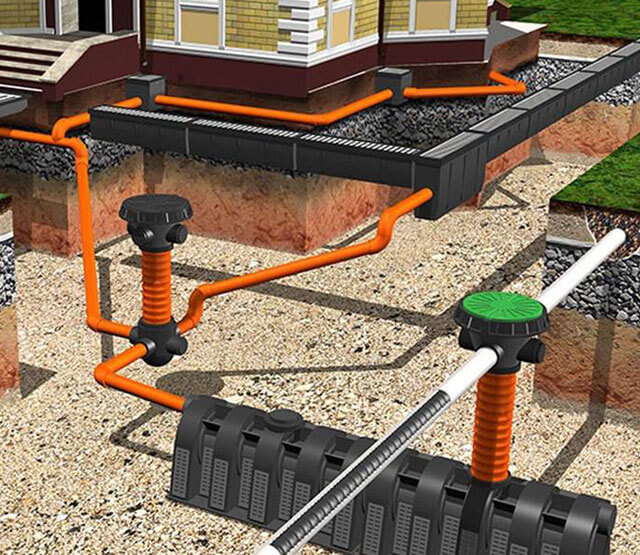

Пример схемы дренажной системы

• Железобетонные конструкции значительно превосходят кладочные колодцы по прочности. Кроме того, в отличие от пластмассовых изделий, они могут устанавливаться на местности, подверженной смещению и подъему.
• Стоимость эксплуатации скважины минимальна и не требует постоянного обслуживания.

Что касается недостатков, то к ним можно отнести лишь относительно большой вес колец, вследствие чего для их установки требуется использование строительной техники, что связано с дополнительными затратами.

Виды дренажных колодцев

Дренажные колодцы бывают нескольких типов:

• Коллекционер;
• Наблюдение;
• Поворотный;
• Поглощение.

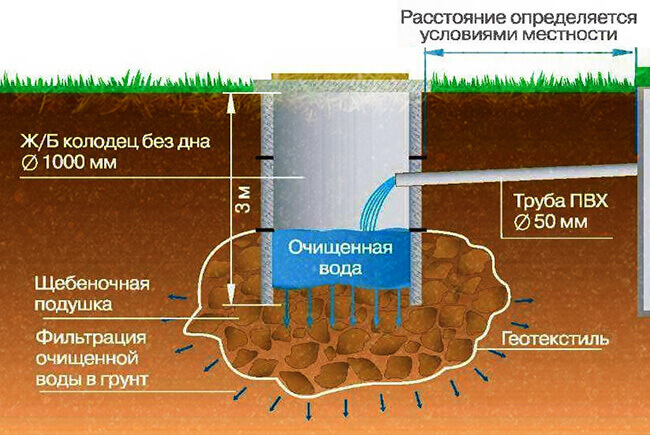

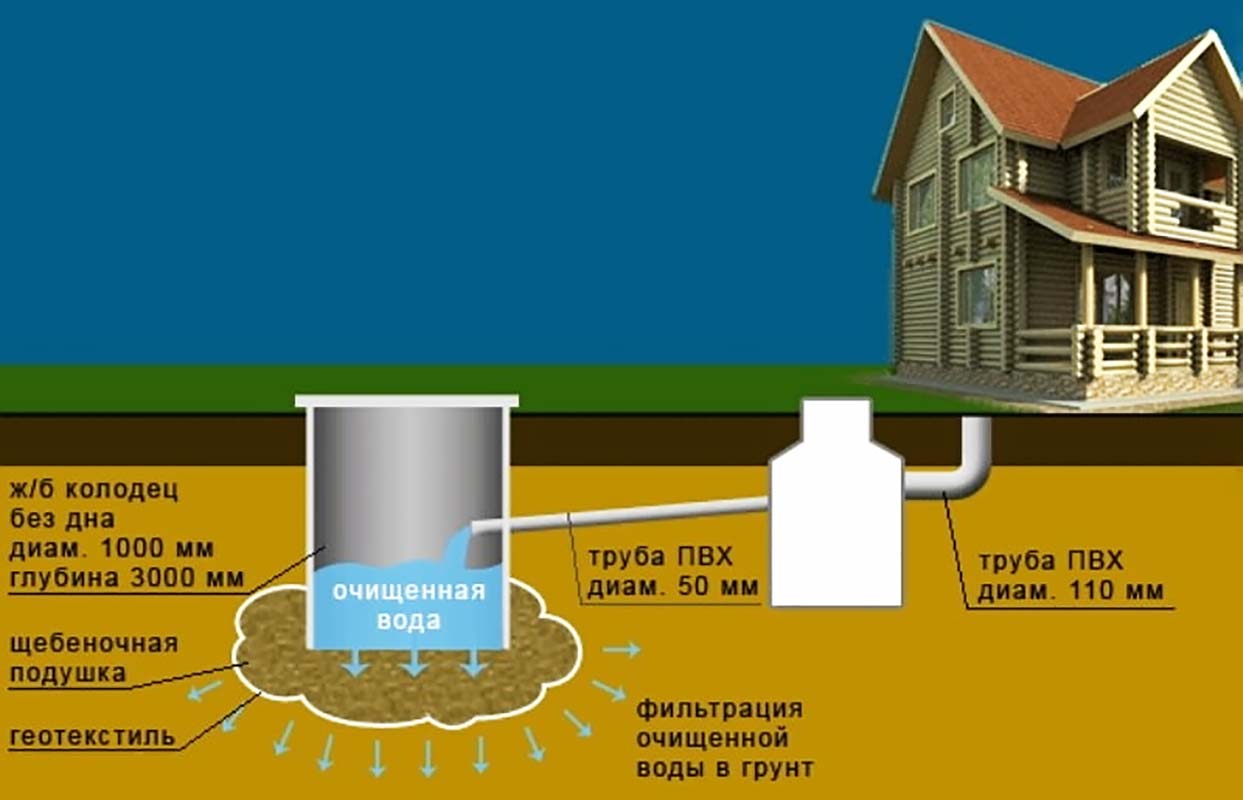

Схема фильтрационной скважины

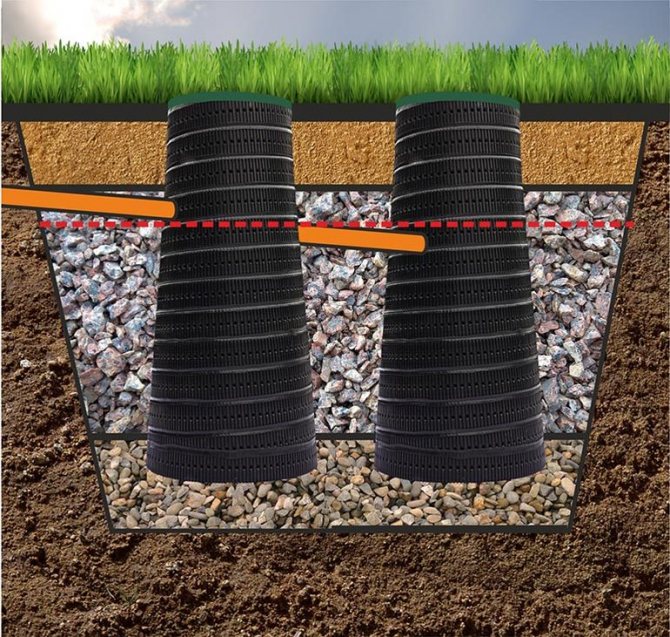

Поглотительный

Чаще всего раковины устанавливают на приусадебных участках, предназначенных для осушения территории. Такие конструкции еще называют фильтрующими, так как они позволяют исключить стоки от мусора.

Совет! Для устройства дренажных камер лучше использовать железобетонные кольца.

Как правило, используются стержни диаметром 8-12 миллиметров.

сделать своими руками такие колодцы довольно просто:

• Первым делом вытаскивается яма глубиной не менее двух метров, диаметром чуть больше диаметра кольца.
• Затем на дно опускаются бетонные кольца, которые устанавливаются друг на друга.
• Кроме того, дно котлована и пространство за внешними стенами необходимо засыпать щебнем.
• В верхней части конструкции имеется несколько отверстий для подачи труб. Как правило, для этого используется алмазное сверление отверстий в бетоне.
• Если верхняя часть находится выше уровня земли, ее нужно срезать. Самый эффективный вариант — резка железобетона алмазными кругами.
• Далее верх ямы необходимо застелить геотекстильной тканью и засыпать дерном. (См. Также статью Утеплитель для бетона: характеристики.)

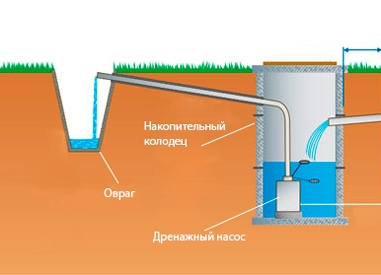

Накопительный дренаж бетонной ямы

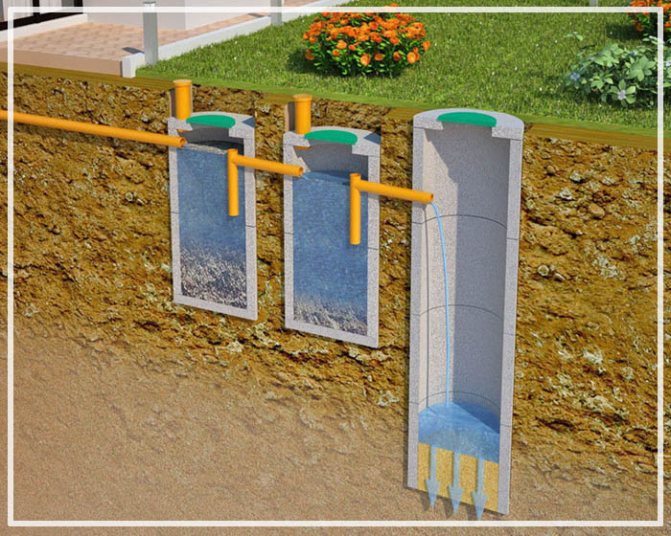

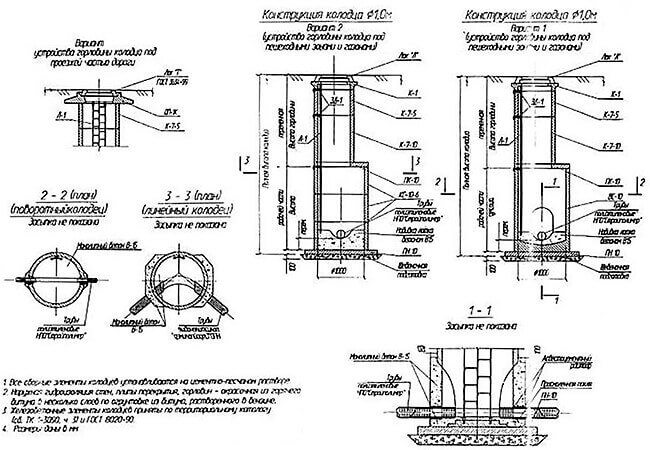

Общее устройство колодцев из ЖБИ

Как правило, все дренажные колодцы, независимо от их назначения, конструктивно одинаковы. Отличие заключается в расположении их фундаментов. Так, при установке смотровых, поворотных и опускных резервуаров прочный рыхлый фундамент выполняется из щебня.

Каменный слой должен предохранять шахту от проседания под действием собственного веса и сезонного движения грунта. Более прочный фундамент создается под дренажные колодцы фильтрационного типа. Помимо прочного основания засыпается гравий и песок. Этот слой предназначен для улавливания химических и органических веществ. Его толщина не менее полуметра.

Помимо этих отличий устройство дренажного колодца из бетонных колец заключается в следующем:

1. Опорная плита. Он предназначен для приема и распределения веса сборного колодца с железобетонными кольцами на земле. Во избежание наклона колодца даже для фильтрационной емкости используется пластина с отверстием посередине. Прочность связи со стеновым кольцом достигается за счет выступа по периметру плиты.
2. Настенное кольцо. Это основной элемент любого дренажного колодца. В зависимости от характеристик строительной площадки для создания шахты используют от 1 до 20 стеновых колец. Сделать скважину глубже 20 м практически невозможно из-за ограниченных возможностей землеройного оборудования.
3. Дополнительное кольцо. Он используется для регулировки высоты сборной колонны до желаемого размера в том случае, если это невозможно или экономически нецелесообразно делать земляными работами. При полном соблюдении стеновых колец по диаметру и толщине стенки дополнительные изделия имеют высоту 10, 20 и 30 см, что позволяет добиться практически идеального результата.
4. Чердак. У этого изделия такой же диаметр, как у настенных колец. Предназначен для герметизации шахты. Предотвращает утечку газа из колодца, падение людей и животных, засорение емкости мусором и насекомыми, проникновение дождевой и паводковой воды.
5. Люк с крышкой. Элемент представляет собой чугунное или стальное кольцо особой формы, жестко закрепленное на стельке. Крышки изготавливаются в съемном или навесном исполнении. Их делают из чугуна, пластика или смеси полимерно-песка.

Если на проезжей части или в месте, где по ней может проезжать транспорт, устанавливается канализационная яма, укладывается дорожная плита с люком повышенной мощности. В зависимости от условий эксплуатации используются плиты, выдерживающие кратковременные нагрузки до 3000, 15000, 25000 или 50 000 кг.

Разновидности

Инспекция (осмотр)	Помогает в обслуживании трубопроводов. Смотровые площадки не используются для хранения сточных вод. Вал имеет уменьшенный размер Ø 460 мм (только для очистки / ополаскивания слива). Для очистки дренажа оборудовано сооружение диаметром до 2 м. Эта канализационная система устанавливается там, где подсоединяются трубы. Они могут разделять длинные участки дренажа. Подходит для угловых точек
Поглощение (фильтрация)	Его намеренно используют на тех участках, которые больше всего нуждаются в дренировании почвы. Собранная в нем вода сбрасывается в почвы, расположенные на более низком уровне, так как сброс в канализационную сеть технически невозможен из-за углового наконечника. Учитывая это, конструкция может не иметь дна, чтобы скопившаяся вода попадала в грунт
Коллектор (накопительный)	Его используют для сбора технической воды с целью ее последующего использования. Это герметичный резервуар, конечная точка всей системы. Емкость обычно большого диаметра. Внутри может быть установлен погружной насос. Как правило, это пластиковый дренажный колодец. Следовательно, контейнер является водонепроницаемым
Превращение	Используется для обслуживания и очистки насосного оборудования. Его необходимо устанавливать на каждом втором повороте канализационной сети. Если спуск планируется для обслуживания, его размер должен быть адекватным
Для септика	Напоминает обычную выгребную яму, здесь только сточная вода течет без взвешенных частиц. Такая конструкция для септика — отличное решение для тех, у кого небольшие дачи. Выполняет функцию дополнительной фильтрации стоков. После такого колодца обустраивают дренажное поле под септик

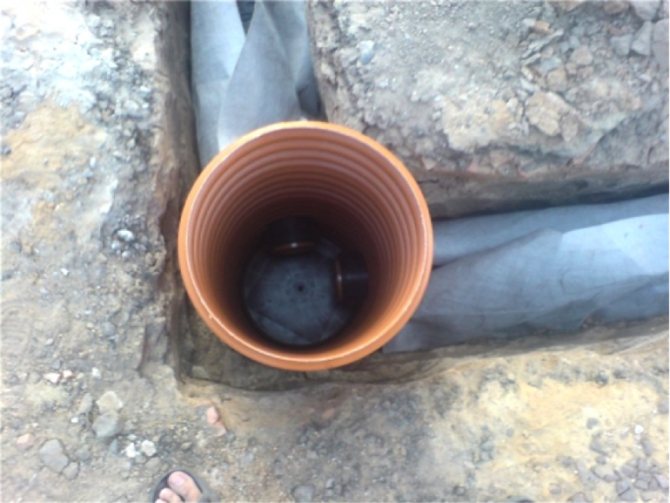

Монтаж дренажных смотровых колодцев

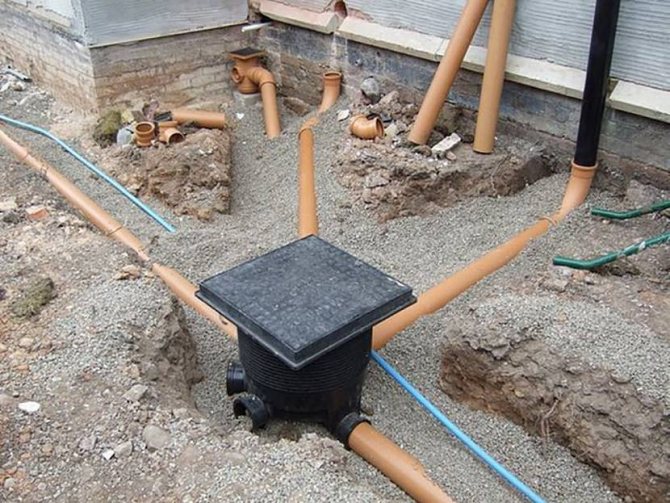

Пластиковый люк следует поставить на пересечении нескольких дренажных труб с отверстиями. Через них вода начинает просачиваться из-под земли внутрь. Конструкция всех люков аналогична, включает в себя следующие элементы:

• шея;
• лоток;
• рабочая комната;
• основание;
• лука.

Типичная крышка люка должна иметь легкодоступный верх. Поскольку это люк с крышкой, уровень жидкости можно легко проверить. Смотровой колодец дренажа может быть не только круглым, но и прямоугольным.

Даже если соблюдены все меры по защите системы от засорения, через некоторое время на ее стенках появится мусор. Удаляется гидравлической очисткой. На стенки трубы с помощью специального приспособления прикладывается давление. В результате все отложения начинают расходиться. Невозможно использовать механические и химические средства для очистки системы сверления, поэтому промывка производится только водой.

Средства наблюдения устанавливаются во время установки системы. Водостоки укладываются под углом, а также по замкнутой цепочке. Подземные воды должны входить и покидать площадку под действием силы тяжести. Инструкция по установке смотровой ямы своими руками требует следующих основных действий:

1. Вдоль дома выкопайте траншею, глубина которой должна быть больше глубины фундамента.
2. Дно выкопанной траншеи засыпьте щебнем или толченым красным кирпичом.
3. Уложите мембранный материал, ширина которого должна быть достаточной для закрытия системы одновременно с обсыпкой песком.
4. По углам проводится установка колодцев, прокладываются водостоки.
5. Монтаж смотровых окон осуществляется над уровнем земли.

Инспекционные люки из пластика, размер которых 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от положения труб. Изделия для частных домов имеют диаметр от 500 мм. Для производственных целей обычно предусмотрены смотровые камеры большего размера. Это необходимо для того, чтобы рабочие могли спуститься в пластиковые дренажные колодцы, чтобы провести более тщательную очистку всей системы.

Из чего и как правильно сделать?

В основном для организации этой инженерной системы используются два материала:

• железобетон;
• пластик.

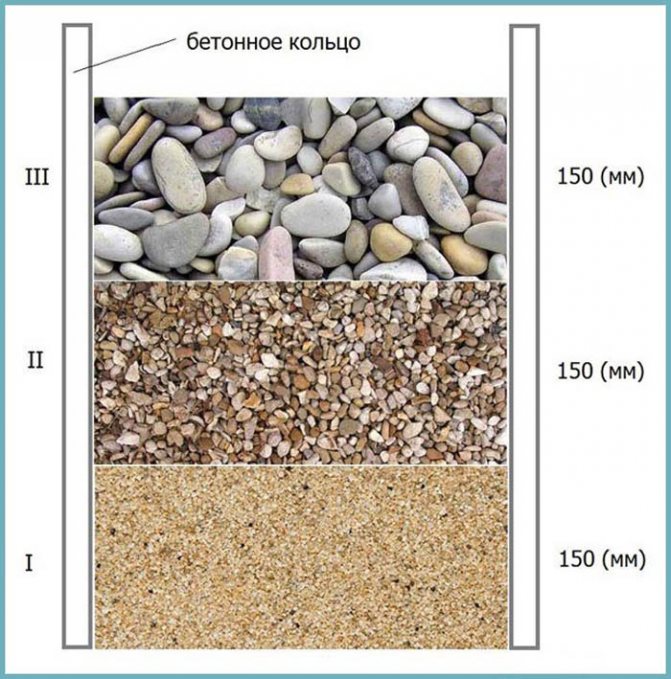

Под сушилку из бетонных колец кладут подушку, которая служит фильтрацией. Он имеет толщину до 500 мм и состоит из:

• из песка;
• гравий средней фракции;
• щебень.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудован люком.

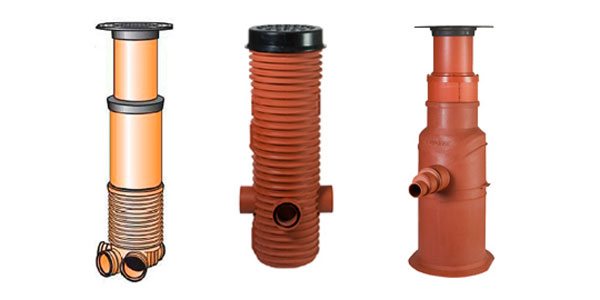

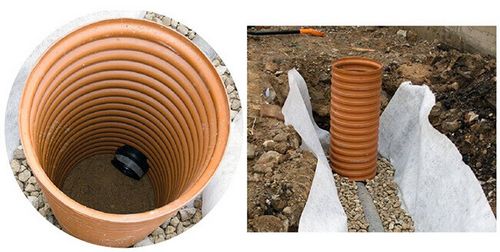

Пластиковые колодцы. Эти изделия легкие, простые по конструкции и очень прочные. По внешнему виду представляет собой гофрированную трубу, лоток с патрубками, горловину, пластиковую крышку и приставку, это сборная конструкция. Есть еще и монолитный. На сжатие он намного сильнее.

Плюсы бетонно-пластикового водостока
Бетонных колец	Профессионалы: Благодаря высокой прочности его можно устанавливать на большой глубине. Высокая устойчивость к агрессивным средам. Быстрая и простая установка. Интегральная структура кольца. Высокая устойчивость к колебаниям грунта. Водонепроницаемый. Долгий срок. Возможность заказа различных диаметров. Усиленная кольцевая структура обеспечивает высокую прочность
Изготовлен из пластика	Профессионалы: Минимальный вес. Простая установка. Материал не подвержен коррозии, поэтому долгий срок службы гарантирован. он небольшой по размеру. Нет необходимости привлекать для установки специальное оборудование. Герметичная конструкция обеспечивает экологически чистую среду на дачном участке. Всегда можно увеличить высоту конструкции. Благодаря волнистой поверхности конструкция хорошо держится в земле

Расположение и нормы на участке

Вначале необходимо произвести тщательные расчеты. Расстояние от дома и других построек не менее 8 м. От низа конструкции до грунтовых вод расстояние не менее 0,5 м. Эти требования должны соблюдаться для нормальной эксплуатации.

Важно: если под септик устраивается дренаж, расстояние от днища шахты до грунтовых вод должно быть не менее одного метра. Иначе будет их загрязнение.

Приямок для сбора дренажа должен располагаться в самой нижней точке всего дачного участка. Строится на пересечениях / изгибах труб. Это сделано для предотвращения засоров. Нет никаких конкретных правил относительно количества построек на территории. На это влияет площадь участка, характеристики почвы и степень наличия грунтовых вод.

Проект – важные моменты

Проект позволит максимально качественно распределить все важные составляющие инженерной системы. На схеме должны быть указаны:

• расстояние между дренажными колодцами ;
• карта укладки труб;
• расчет уклона и сечения труб;
• глубина и диаметр вала ;
• уклон и глубина укладки труб.

Обязательно учитывайте следующие факторы:

• уровень грунтовых / грунтовых вод;
• характер почвы;
• ориентировочное годовое количество осадков;
• обследование территории;
• поблизости есть водоемы.

Важно: согласно СНиП уклон водостока 1 м / с должен составлять 20 мм в глинистых условиях и 30 мм на 1 м / с в песчаных грунтах.

Помните, запрещено строить возле фундамента некоторых построек, это может негативно повлиять на всю конструкцию.

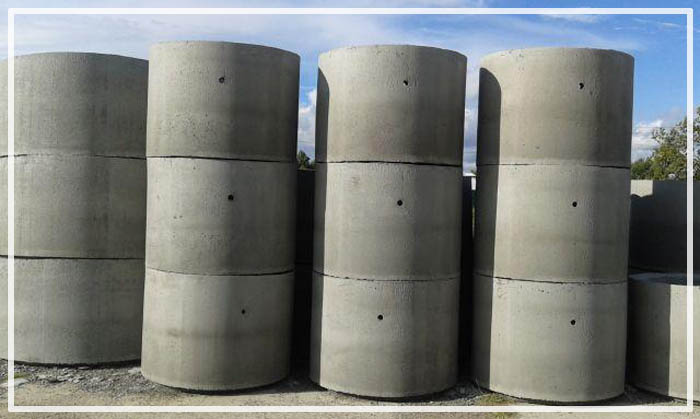

Железобетонные кольца для дренажных колодцев: преимущество материала и его недостатки

Изготовление колец из бетона для колодцев осуществляется методом вибропрессования с использованием смеси мелкозернистого бетона

Прекрасные технические характеристики железобетона позволяют строить колодцы в любом регионе, за исключением крайнего севера. Преимущества материала следующие:

• Возможность установки на большой глубине достигается за счет высокопрочных показателей;
• Устойчивость к агрессивным воздействиям;
• Быстрый и достаточно простой монтаж (все кольца — готовые изделия, требуется только доставка и установка на месте);
• Целостность конструкции, полученная путем отливки в особую форму;
• Водонепроницаемость, устойчивость к движению грунта;
• Длительная продолжительность;
• Возможность заказа чертежей по единичным чертежам.

Изготовление бетонных колец для колодцев осуществляется методом вибропрессования с использованием смеси мелкозернистого бетона. Армирование стен арматурными стержнями и проволокой дополняет прочностные характеристики и придает некоторую гибкость.

К недостаткам можно отнести следующие:

1. Большой вес, что диктует необходимость использования тяжелого оборудования для монтажа, а также планировку подъездных путей;
2. Необходимость тщательной герметизации стыков;
3. Хрупкость.

Последнее качество особенно важно учитывать при изготовлении устройства для дренажа. Малейшая перегрузка или неравномерная нагрузка — и материал покроется трещинами или даже начнет ломаться.

Главные принципы устройства дренажа

Существует определенная последовательность действий, как правильно выполнить слив. Прежде всего, перед тем, как построить водоотвод, необходимо выбрать самую высокую точку участка. С него начинают копать яму глубиной два метра, соблюдая уклон 2 — 5 сантиметров на погонный метр. Внутри будут проложены трубы. В углах трубопровода создаются вращающиеся колодцы, а в местах узловых соединений — смотровые колодцы.

Конечная точка канализационной системы, куда направляются стоки, — это яма для хранения или фильтр для дренажных труб. Затем жидкость сливается из этой емкости одним из способов: принудительным или естественным.

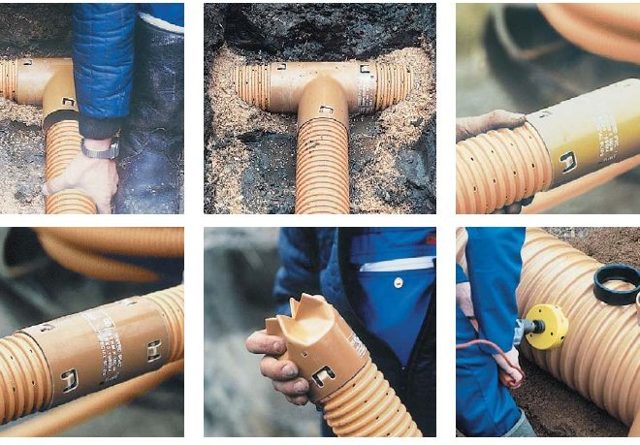

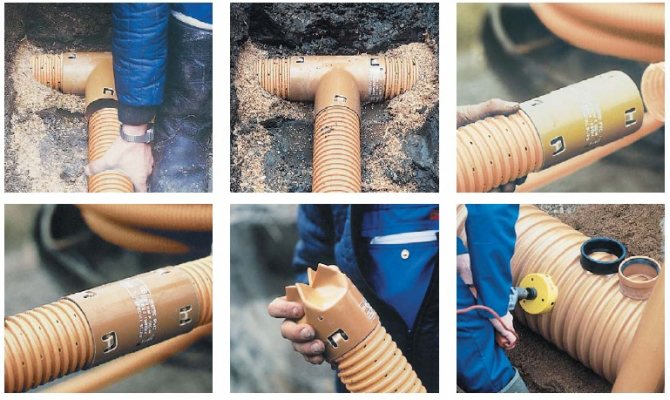

Для обустройства водоотвода специалисты рекомендуют использовать перфорированные гофрированные трубы, изготовленные из поливинилхлорида или полиэтилена. Нет технических ограничений по установке, он прост и удобен в установке. В зависимости от параметров имеющихся выходных отверстий в колодце необходимо приобретать трубы, которые могут иметь сечение от 50 до 200 миллиметров.

Чтобы канализация заработала полноценно, потребуется ряд важных подготовительных мероприятий:

• в нижнюю часть подготовленной канавы насыпается песок слоем 5 сантиметров и тщательно утрамбовывается;
• на дно и стенки траншеи укладывается геотекстиль, который должен действовать как фильтр, предотвращающий заиливание системы;
• затем укладывается слой щебня толщиной 10 сантиметров — на него кладется перфорированная труба и еще раз покрывается слоем щебня и обматывается геотекстилем, делая нахлест;
• поверх созданного «жмыха» насыпьте грунт, извлеченный при рытье котлована.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует набора необходимых строительных инструментов. По конструкции и способу монтажа могут применяться бетонные изделия различных типоразмеров, например:

• с дном;
• от одного конца до другого;
• с дверцей и крышкой.

Большой вес колец требует использования подъемного оборудования для осторожной установки и транспортировки для их доставки. Вам потребуются лопаты для рытья траншей и ям, если объем работ большой, заказывается спецтехника. Для правильной установки железобетонных колец потребуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Установка производится двумя способами:

1. Если диаметр кольца позволяет, сразу установите его в нужном месте. В нее залезает человек и начинает копать. Почва постепенно удаляется и под ее большим весом будет тонуть. По этой технологии все кольца устанавливаются без привлечения специального оборудования.
2. Копают шахту. Диаметр ямы должен быть на 400 мм шире наружного кольца. Земляные работы можно проводить вручную, если нет возможности подъехать экскаватором к строительной площадке. Перед установкой колец рекомендуется застелить дно подушкой из щебня толщиной до 200 мм. Это особенно хорошо, когда земля мягкая. Если подшивка является архивной или обзорной, нижнее кольцо должно иметь герметичное дно. Вы можете сделать это сами.

Вне зависимости от способа монтажа кольца соединяются при помощи смеси цемента и песка. После высыхания рекомендуется обработать внутреннюю часть конструкции битумно-полимерным гидроизоляционным составом.

Следующий этап — рытье траншей для прокладки газопровода.

В нужных местах перфоратором просверливается отверстие в кольце. В отверстие заводится труба, после чего это место необходимо залить цементным раствором и битумно-полимерной гидроизоляцией.

По окончании монтажа с внешней стороны кольца все пустое пространство засыпается щебнем. После добавления камней слоем до 0,5 м остальные засыпают глиной.

Если есть железобетонная крышка, ее просто устанавливают поверх конструкции и внутри монтируют люк.

Дренажный колодец: назначение, принцип действия, из каких материалов его лучше собирать

Благополучие частных домов, особенно на заболоченных территориях, обеспечивает хороший дренаж, который удаляет лишнюю воду, в том числе загрязненную. Присутствие сточных вод, грунтовых и дождевых вод требует наличия по крайней мере одного дренажного колодца для канализации на месте, со сливом или перекачкой сточных вод.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дачный участок часто находится на участке, подверженном заболачиванию, их фундамент может постепенно разрушиться под воздействием грунтовых вод. К тому же хозяева часто сталкиваются с тем, что нет канализации, а значит, воду из септика поставить некуда. Вероятна угроза затопления жилых и нежилых построек, в частности погреба, гаража, бани, сада и огорода. В этих случаях требуется дренажный колодец и, возможно, вся дренажная система.

Сбор излишков воды в подземную емкость самотеком или откачкой, с постоянным или периодическим удалением — в этом смысл дренажного колодца. Система устанавливается один раз и будет работать на протяжении всей эксплуатации дома. Но в процессе эксплуатации сливной колодец требует периодической очистки. Для этого мутные отложения со дна забитого колодца поднимают потоком воды с последующей их откачкой или дренажем.

Устройство дренажного колодца бывает трех видов:

• Ревизионные (инспекционные) дренажные колодцы канализации, расположенные в точках поворота и пересечениях дренажных труб или через каждые 40-50 метров стоков, периодически очищаются и при отсутствии дренажа откачиваются. Для обустройства таких колодцев достаточно использовать трубу диаметром от 34 см и более.

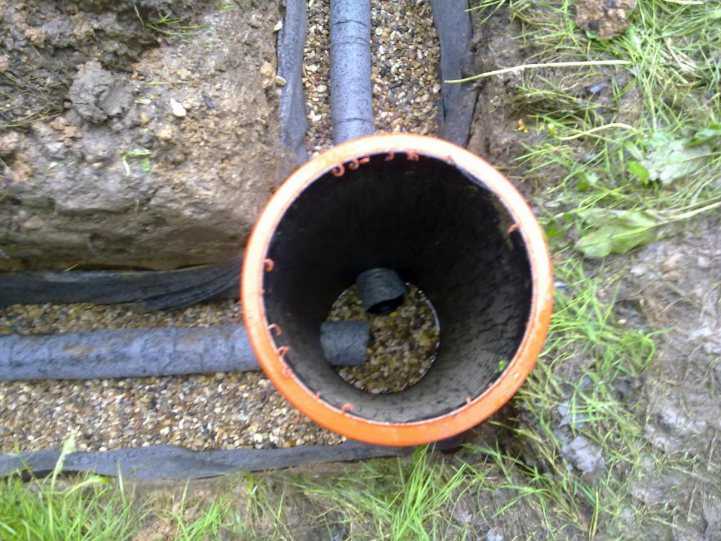

Смотровой колодец на пересечении дренажных труб Источник rinnipool.ru

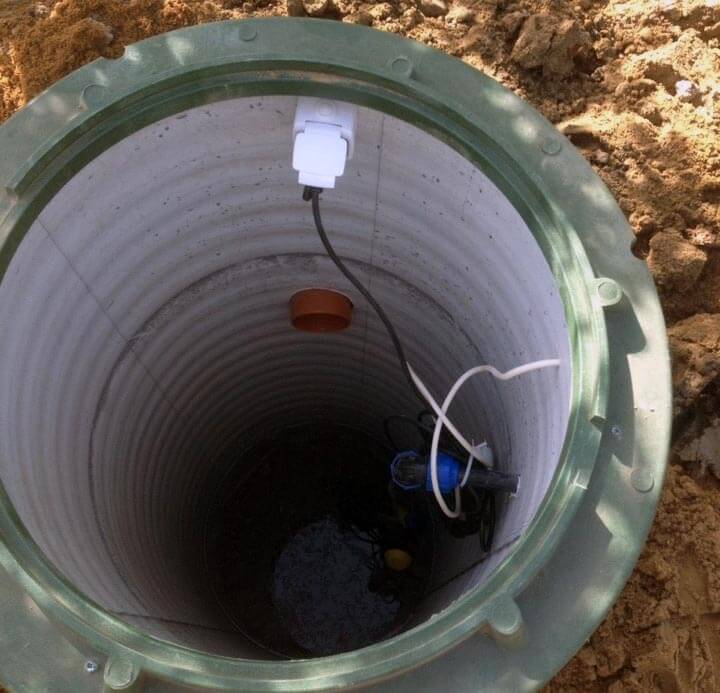

• Коллектор (водозабор) — это конечные точки сброса вод, чаще всего поверхностные (ливневые, талые, ручьи), с их откачкой в ​​канализацию, водоем или использованием для бытовых нужд. Для них характерен довольно большой объем, часто непроходимое дно, для них характерна встроенная лестница. Порядок размещения и обслуживания насосов накладывает ограничения на их диаметр — не менее 70 — 100 см.
• Наполняя (абсорбция, фильтрация), они встречаются в местах, где нужно избавиться от луж, например после мытья машин. Вокруг них он должен засыпать большую массу горной породы, щебня, ограждения, как для подачи воды в колодец, так и для стока через его дно в глубоководные горизонты. В частности, дно котлована засыпано слоем щебня толщиной 30 см. В этом устройстве осуществляется частичная бактериальная и механическая обработка стоков с периодической промывкой или механическим извлечением ила и песчаных отложений.

В случае скважин смешанного типа их функции перекрываются, а структура дренажной скважины меняется. Таким образом, водозаборный колодец может сливать воду в засыпку. В этом случае он не нуждается в герметичном дне и может обходиться без насоса, но при этом нуждается в периодическом осмотре и очистке, как смотровая яма.

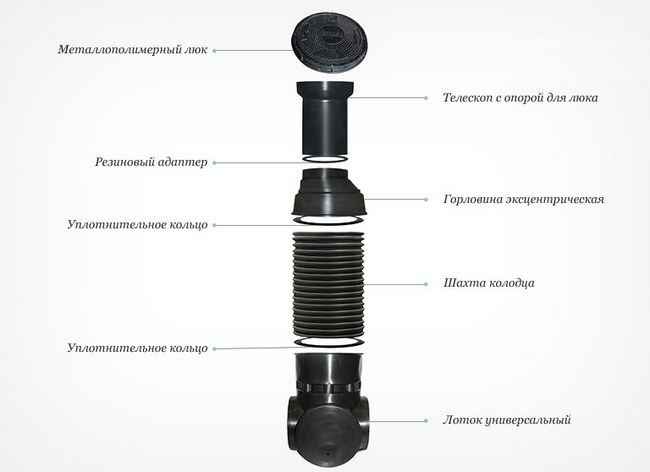

Комплектация дренажного колодца

Колодец обычно представляет собой набор:

• рабочая камера (шахта) в гофрированной пластиковой трубе;
• люк или крышка (обычно с втулкой и уплотнительным кольцом) сверху;
• крышка или щебень внизу;
• соединения входного и выходного патрубков (при наличии) — располагаются на высоте не менее 50 см от дна колодца.
• постоянное или прерывистое использование насоса — при отсутствии фильтрации, дренажа или в дополнение к ним.

Материалы изготовления

Традиционным материалом для стен дренажных колодцев являются железобетонные кольца. Железобетон также используется в качестве материала дна (на дно котлована, в основании будущего дренажного колодца ставится железобетонный диск) и крышки (с отверстием для люка). Железобетон достаточно недорогой, прочный, долговечный.

Однако монтаж готового железобетона связан с привлечением подъемного оборудования или с большими трудозатратами, стыки, образовавшиеся при монтаже, могут быть трудновыполнимыми.
Услуги по монтажу и проектированию канализации Монтаж железобетонных колец не обойдется без привлечения спецтехники Источник gidroguru.com

Эти конструкции обычно монтируют, предварительно вырубив большую яму. А после установки первого кольца и установки асбестовых, керамических, чугунных или других тяжелых и хрупких труб его постепенно засыпают землей с помощью бульдозеров и экскаваторов.

Это довольно дорогая и прорывная технология для суглинка. В последнее время все чаще используются колодцы из пластика и композитных материалов.

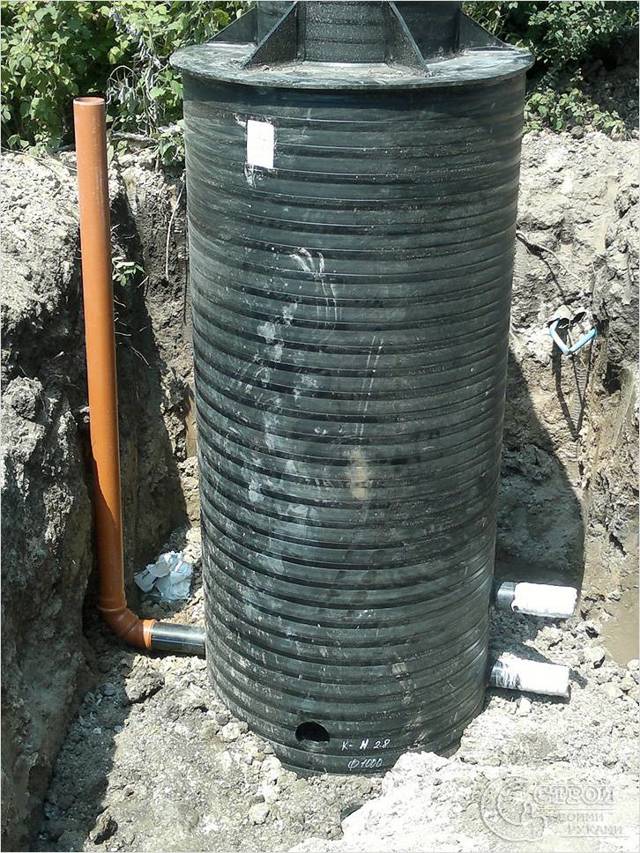

Преимущества пластикового дренажного колодца

Вместо массивных железобетонных колец со ступенями и трубами, в которые легко поместится человек, все чаще используются тонкостенные устройства из композитных и пластмассовых материалов, в том числе небольшого диаметра. В этом случае можно сразу смонтировать на участке уже готовый колодец.

Такой подход позволяет быстро и экономично оборудовать и содержать водоотвод частного дома, гаража, бани.

Пластиковые дренажные колодцы отличаются тем, что установка дренажного колодца, демонтаж и переустановка новой системы и ведущих к ней световых труб (обычно тоже пластиковых) находятся в пределах досягаемости человека без привлечения специального оборудования и без серьезного нарушения ландшафта.

Пластиковые колодцы потребуют меньше ресурсов для установки Источник giropark.ru

Последовательность монтажа

Как правильно устроен дренаж:

• Залить бетонное дно колодца, если требуется его герметичность.
• Монтаж композитного или неразъемного колодца.
• Прокладка и врезка входных и выходных труб.
• Расположение таких частей как лестница, крышка, люк, насос.
• С помощью уровня проверяется вертикаль колодца и горизонтальные уклоны труб.

Какие рабочим понадобятся инструменты и материалы

Основная ответственная и трудоемкая работа при установке дренажного колодца — это подключение и последующая герметизация. Кроме того, необходимо рыть ямы и траншеи, регулировать длину труб, подводить их уклон под действием силы тяжести и регулировать глубину и высоту колодца.

Исходя из этого, для работы нужна болгарка (угловая шлифовальная машина). Если материал колодца бетонный или композит, то применяют асбест, керамические трубы, для болгарки потребуются алмазные диски по бетону и кувалда. Если колодец и трубы из пластика, хватит металлических дисков и молотка. Кроме того, совершенно необходим уровень, который можно дополнить отвесом, уровнем, а также рулеткой, веревкой, лопатой, шпателем, ведром.

Для рытья узких траншей удобно использовать приспособление, состоящее из куска жести, скрученного в форме усеченного конуса и прибитого к палке. Траншеи для труб и котлован под колодец тоже можно вырыть вручную, но вряд ли это будет дешевле, чем вызов экскаватора. Чтобы заделать краны и выровнять дно, придав ему форму поддона, используйте цементный раствор или, если имеете дело с пластиком используйте клей, скотч или скотч, герметик.

Где расположить дренажный колодец

Что касается смотровой ямы, то обычно она располагается в паре метров от нижнего (или условно нижнего) угла жилого дома, окруженного дренажными трубами. В таком колодце чаще всего бывает три штуцера для труб: два для дренажа и один для дренажа (эта труба может отводить воду в канализацию, в водоем, в рыхлый грунт по откосу или в дренажный колодец другого типа) . Он может быть очень маленьким, поэтому для проверки его состояния достаточно иметь крохотный съемный люк и щуп для определения уровня осадка (как у автомобиля, который используется для измерения уровня масла).

Сборная яма необходима, если почва глинистая и плохо впитывает воду. Поместите его в паре метров от нижнего (или условно нижнего) угла участка или за ним, сотрудничая с соседями. Немедленно позаботьтесь о том, чтобы безопасно спуститься в колодец в аварийной ситуации. Допустим, идет ливень и в сливное отверстие застряло много мусора, что делать? Также выясняют, какой полезный объем нужен сборщику (практика показывает, что лучше сразу брать с запасом).

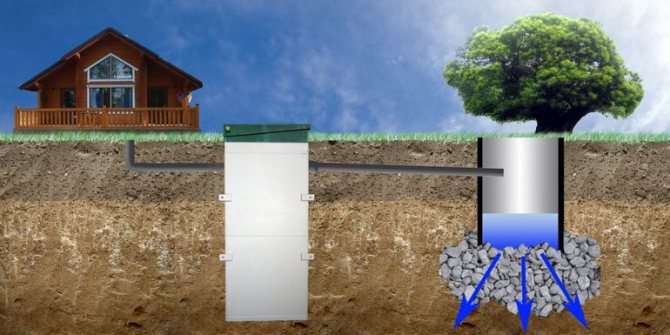

Засыпной ям обычно оборудуют после септика, если поблизости нет канализационной системы или другой дренажной точки, а объем дренажа бытовых или промывных стоков небольшой (примерно 1 м³ в день). Бетон для такого сооружения практически не подходит — лучше брать композит, металл, пластик.

Перед засыпкой такую ​​яму накрывают мягким материалом, предохраняющим ее от повреждений комками камней и щебня, а после заполнения просверливают просверливание отверстий в нижней части изнутри.

Подготовка к работе

Перед тем, как возвести установку колодца, необходимо приобрести подходящие влагостойкие железобетонные кольца. Размеры и сечение зависят от назначения устройства и функций самого кольца.

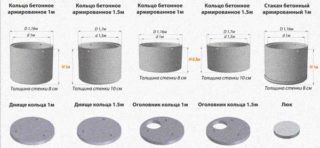

Продукция выпускается разных типоразмеров. Диаметр может варьироваться от 0,7 до 2,5 м, высота — от 0,1 до 2,5 м — выбор вариантов широк.

Для дренажного колодца обычно выбирают изделия высотой до полуметра и сечением 0,7-1,5 м. Их вес зависит от размера и может варьироваться от 200 до 900 кг.

Абсорбирующие устройства размещены на незакрепленной фильтровальной подушке. Он должен быть выполнен из песка, гравия и щебня высотой не менее полуметра. Расположение подушки также необходимо, когда нижнее кольцо из железобетона имеет встроенное основание фильтра.

Аккумуляторы и контрольные приборы устанавливаются на плиту основания или на цементную стяжку. Предварительно дно ямы необходимо утрамбовать. Кольца располагаются одно над другим с строгим соблюдением вертикали. Места ударов заделывают битумной мастикой или жидким цементом. Чтобы сборные элементы были надежно закреплены, их изнутри соединяют металлическими зажимами так, чтобы один край пластины держался на верхнем кольце, а другой — на нижнем.

Трехкамерные переливные септики

* Цена указана с учетом работы и материала

• Схема септика №1. 15
  Объем септика: 4,2 куб

  Нужен один человек:

  Диаметр:

  Глубина:

  44,990 руб. Заказать септик

• Септик № схемы. 16
  Объем септика: 14,4 куб

  Нужен один человек:

  Диаметр:

  Глубина:

  105 990 руб. Заказать септик

С высоким уровнем грунтовых вод
Установки биологической очистки рекомендуется устанавливать:

Инструменты и материалы для смотрового коллектора

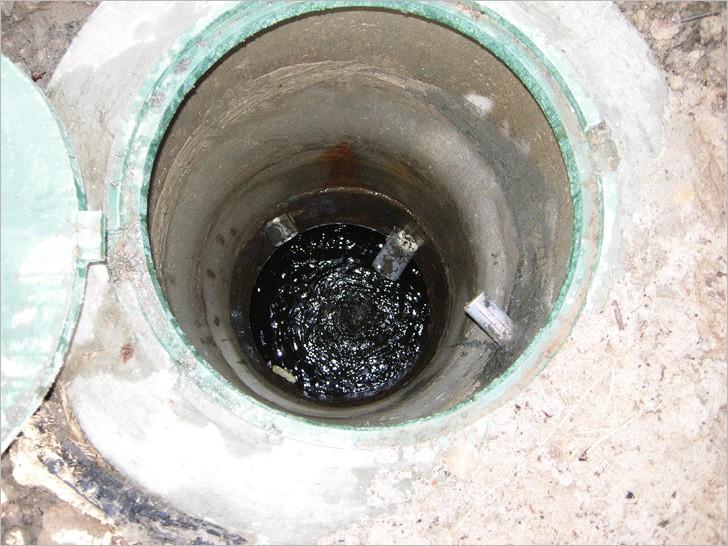

Смотровые камеры состоят из следующих элементов:

• дно — полностью герметичное основание;
• рабочая часть (широкое кольцо или прямоугольная / квадратная форма, размер должен позволять человеку залезть внутрь);
• лука;
• лестница (в зависимости от глубины).

Пластиковый люк по своей конфигурации может уже иметь люк и лестницу. Что касается инструментов, вам понадобится оборудование для рытья котлована.

Пошагово: копка и установка

Вся работа состоит из нескольких последовательных этапов:

1. Сначала выкапывается яма. Его размер должен быть на 0,5 м больше самого контейнера с каждой стороны.
2. Грунт на стенках ямы необходимо утрамбовать. Если грунт неустойчивый, строят опалубку. После этого с его помощью можно заливать бетонную пленку.
3. На утрамбованное и выровненное дно насыпается подушка из песка и гравия. Каждый слой уплотняется. Что касается песка, то лучше всего использовать речной песок.
4. Далее опускается лоток, имеющий выходы для труб. Работать с пластиковой тарой будет намного проще. В этом случае нет необходимости в аренде спецтехники.
5. Трубопровод подключается. Все стыки заделаны, загерметизированы и изолированы.
6. Его необходимо вентилировать, чтобы избежать скачков давления.
7. После полной установки пустое пространство между баком и ямой засыпается щебнем и песком. Обязательно протаранил.
8. Через несколько дней снова уплотните и насыпьте песок с гравием.
9. Установка люка. Если у вас есть пластиковый контейнер, то он прилагается, если бетонный, то он изготавливается на заказ.
10. Спустя трое суток состав готов к использованию.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут быть выполнены из разных материалов, различающихся своими свойствами:

1. Бетон. Это традиционный материал для строительства дренажных колодцев. Самый простой способ — смонтировать конструкцию из бетонных колец, установленных друг на друга. Стены и дно тоже можно залить бетоном, особенно если дренажный колодец сделать своими руками. Для этого потребуется спроектировать опалубку. Бетон — прочный и прочный материал, но при продолжительном контакте с водой он постепенно начинает крошиться и трескаться.

2. Кирпич. Выкладывают стены колодца, дно которого заливают бетоном. Кирпич менее прочен, чем бетон, но его удобно класть даже самостоятельно. Его редко используют для изготовления дренажных систем.

3. Пластиковые (полимерные) колодцы. Они все чаще заменяют другие материалы, используемые в дренажных системах. Пластиковые емкости обладают рядом преимуществ:

• устойчивость к экстремальным температурам. Их можно использовать в температурном диапазоне -60 + 50 градусов;
• пластик — легкий материал, поэтому монтаж такой конструкции можно производить самостоятельно, без привлечения строительной техники;
• установка пластикового дренажного колодца выполняется быстро и легко. При необходимости материал легко режется до необходимого размера, что невозможно произвести с помощью бетонных колец;
• инертен к различным агрессивным веществам;
• им не страшны коррозия и окисление;
• имеют сопротивление, сопоставимое с металлом и бетоном;
• отлично переносят механические и гидравлические нагрузки;
• пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
• пластиковые контейнеры можно размещать на любой глубине и в земле любой конструкции;
• срок службы пластикового резервуара около 50 лет.

Чаще всего в качестве дренажных емкостей используют гофрированные трубы различного диаметра из поливинилхлорида. Дренажный колодец для живописного или другого назначения, сделанный из таких труб, имеет достаточную жесткость, чтобы противостоять выталкиванию из земли грунтовыми водами.

Подробности

Монтажные работы

Технология установки колодца с использованием бетонных колец не сложна. Трудно перемещать предметы, потому что они много весят. Но вы можете построить колодец для дачи самостоятельно и без оборудования. Для этого они копают под кольцами — давно известный метод. Устанавливайте только настенные кольца. При необходимости фонд выплачивается отдельно.

Внимание! Метод земляных работ требует работы нескольких человек, это значительно увеличит сроки строительства колодца.

Как выбрать место для колодца

Септик не требует много места, но он должен находиться вдали от других хозяйственных построек, домов. Согласно СНИП, расстояние до объектов должно быть не менее заданных требований:

1 до дома не менее пяти метров.

2 до дорог общего пользования не менее пяти метров, подземных — более трех метров.

3 к колодцу с чистой водой более тридцати метров.

4 до соседнего участка не менее трех метров.

5 до бака не менее двадцати метров.

Также стоит подумать о доступе к специальному оборудованию для откачки сточных вод. Желательно уйти от детских площадок, бассейна или летней веранды, чтобы сделать как можно больше. Даже самый современный септик, оборудованный системой вентиляции, источает запахи.

Разновидности дренажных сооружений

Дренажные колодцы служат разным целям. Есть несколько видов строительства:

1 коллекторское хозяйство.

2 смотровые площадки.

3 вращающихся конструкции.

4. Абсорбционные конструкции.

Поглощающие колодцы

В частных домах обязательны колодцы абсорбционного типа. Они нужны для осушения территории. Эти конструкции называются фильтрующими, потому что они очищают сточные воды от мусора.

Внимание! Дренажные колодцы лучше соорудить из бетонных колец, армированных прутками, диаметром от 8 до 12 миллиметров.

Накопительный тип конструкции используется, чтобы в канализацию стекала вода от дождя и снега. Такие структуры нужно финансировать. Для этого делается бетонная стяжка или используется уже готовая бетонная плита. Сточные воды из колодца необходимо периодически откачивать насосом. Их можно защищать, использовать как техническую воду.

Инструменты и материалы для пластикового

Полный набор CDN будет зависеть от цели его использования:

• приобретается емкость диаметром около 2 м (это позволит человеку выйти на обслуживание);
• резиновые прокладки;
• дно заклеено пластиком;
• пластиковый люк.

Полезно знать: покупая сборную конструкцию, вы можете сэкономить деньги по сравнению со случаем, когда вы покупаете полностью оборудованный контейнер.

Пошагово: копка и установка пластикового

Планируется весь процесс поэтапно:

1. По глубине разрезается труба необходимого диаметра. Это было учтено при расчете всей системы.
2. Далее выкапывается яма. Его размер должен быть 0,5 м в ширину со всех сторон для комфортной работы.
3. Снизу трубы необходимо отмерить 0,5 м и проделать технологические отверстия для подключения трубопровода. Для обеспечения полной герметичности эти отверстия снабжены резиновыми прокладками.
4. Дно необходимо покрыть подушкой из смеси песка и гравия и залить цементной стяжкой.
5. Перед установкой трубы низ плотно фиксируется к ее нижней части. В качестве гидроизоляционного материала используется герметик или битум.
6. Когда стяжка на дне ямы высохнет, емкость опускают.
7. К нему подключены трубы. Все соединения должны быть плотными.
8. Пространство между стенками земли и емкостью заполняется смесью щебня и песка. Все тщательно утрамбовано.
9. На завершающем этапе устанавливается люк.
