Кессон для скважины из бетонных колец: установка под ключ

Для чего устанавливают кессоны

При установке ямочного оборудования следует учитывать, что он будет располагаться в слое почвы, подверженном промерзанию. Это может привести к физическому повреждению оборудования из-за перепадов температуры в слоях почвы. Кроме того, вода в полостях оборудования также может замерзнуть и вызвать его разрыв.

Чтобы исключить вероятность возникновения подобных ситуаций, в скважинах часто оборудуют кессоны, которые представляют собой утепленную емкость, в которой устанавливается скважинное оборудование. Огромным преимуществом кессонов является еще и то, что их внутренний объем обеспечивает достаточно легкий доступ к находящимся в нем устройствам.

Утепление

утеплять бетонный кессон можно разными видами материалов. Самый распространенный вариант — обычные опилки. Это дешевое сырье и не требует серьезных транспортных расходов.

Процесс изоляции проходит в четыре этапа:

1. Вокруг колодца устанавливается армированная сетка на расстоянии около 4 см. Он служит каркасом, изолирующим ящик. Пространство между сеткой и кольцами обеспечит хорошую терморегуляцию и повысит морозостойкость конструкции.
2. На раму устанавливается металлический кожух для удержания опилок.
3. В пространство между обшивкой и землей заливается утеплитель.
4. Сверху монтируется пластина, которая защищает теплоизоляцию от внешних воздействий.

Утепление кессона бетонными кольцами

Кессонную изоляцию можно не использовать, если климат в районе мягкий и без значительных перепадов температуры. В северных широтах России это важный шаг в поддержании хороших показателей.

Конструкция из бетона

Защитные емкости различаются по форме и могут быть выполнены из различных материалов: стали, пластика, полимерного песка, кирпича, бетонных колец. В наше время стали часто устанавливать устройства из стали и пластика, но бетонный кессон не утратил своей популярности.

Эта конструкция состоит из 5 компонентов:

1. Дно может быть бетонным, если есть вероятность затопления из водоносных горизонтов, в противном случае достаточно засыпать дно устройства щебнем.
2. Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту 1,8 м.
3. В качестве перекрытия используется бетонная плита. Необходимо беречь устройство от атмосферных осадков. Делается отверстие под люк.
4. Бетон подвержен повреждающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
5. Люк необходимо поднять над уровнем земли с помощью дополнительных элементов. Такая мера убережет объект от стихийных бедствий.

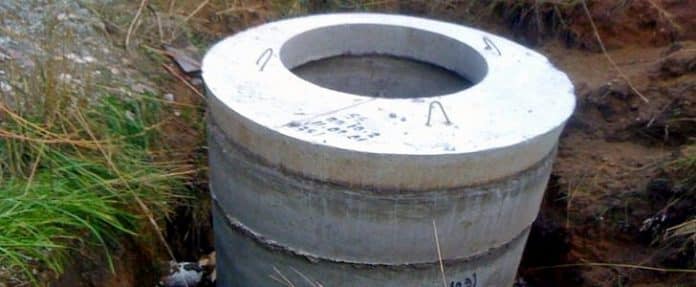

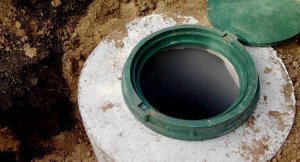

Кассон сделан из бетонных колец.

Бетонный кессон рекомендуется устанавливать при следующих условиях:

• грунтовые воды низкие;
• проведены подготовительные дренажные мероприятия;
• наличие подъемных устройств;
• монтаж своими руками без привлечения строительных организаций.

Разновидности кессонов

Кессоны отличаются друг от друга как формой, так и материалом, из которого они изготовлены. Основными материалами, используемыми для этой цели, являются:

• сталь;
• бетонные кольца;
• пластик.

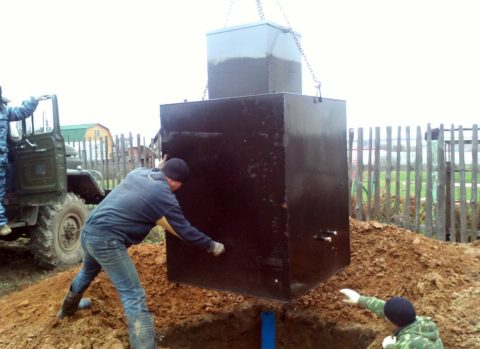

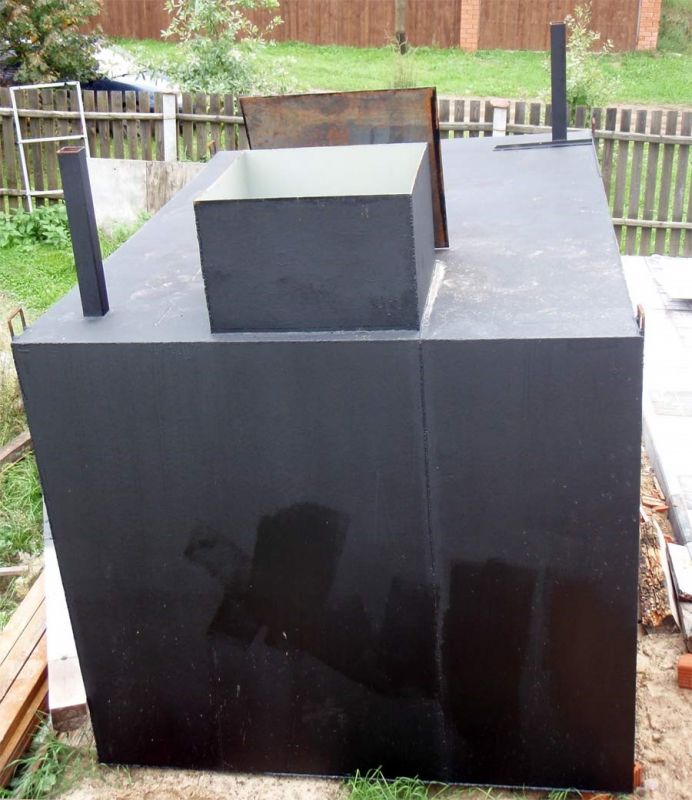

Стальные кессоны

Большой плюс стальных кессонов, многие пользователи считают возможность собственного производства. Для этого можно использовать стальные ящики или листы толщиной от 4 мм и более. В процессе работы используется сварка, а готовое изделие обрабатывается антикоррозийными составами для увеличения срока службы. Конечно, эти контейнеры можно купить готовыми, но для пользователей это стоит гораздо дороже.

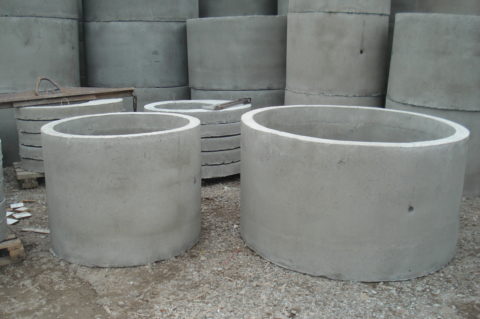

Кессоны из армированных бетонных колец

Железобетонные кольца, которые раньше широко применялись и пока достаточно часто используются для устройства кессонов, довольно убыточны, хотя и любимы большим количеством пользователей. Их недостаток обусловлен следующими причинами:

• высокая цена;
• большая масса, требующая применения специального оборудования и способная вызвать просадку грунта и повреждение всего комплекса скважинного оборудования;
• подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
• недостаточно высокая теплоизоляционная способность и, как следствие, отсутствие полной гарантии работоспособности оборудования в условиях сильного холода.

Наличие перечисленных недостатков привело к постепенному вытеснению железобетонных кессонов их пластиковых и стальных аналогов. Однако, поскольку железобетонные кольца до сих пор сохраняют свою широкую популярность, о порядке их укладки мы поговорим чуть ниже.

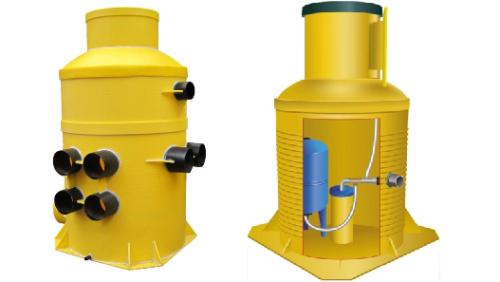

Пластиковые кессоны

Пластиковые кессоны многими считаются лучшим вариантом для организации колодцев на воду. Эта точка зрения обусловлена:

• удобство продуктов;
• легкость и простота монтажа даже без использования специального оборудования;
• устойчивость изделий к коррозии и другим агрессивным воздействиям;
• высокие теплоизоляционные свойства;
• высокий уровень герметичности продукта.

Обладая большим количеством преимуществ, пластиковые кессоны имеют и важный недостаток — их низкая прочность. Этот недостаток вполне способен нанести ущерб скважинному оборудованию, то есть свести на нет все преимущества, которые мы перечислили чуть выше. Вот почему многие россияне по-прежнему верны кессонам с кольцевыми элементами из железобетона — правилам укладки, которым мы намерены посвятить основную часть нашей статьи.

Итак, собираем железобетонный кессон вместе, исходя из конкретной ситуации, которую автору пришлось испытать на собственной шкуре.

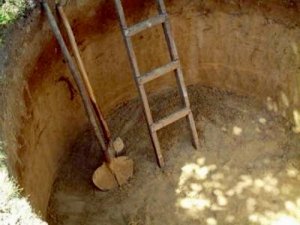

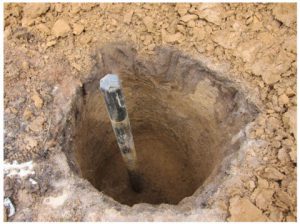

Рытье котлована

лучше всего начинать земляные работы в сезон с низким уровнем грунтовых вод. К началу лета он начинает снижаться. Сделав все необходимые замеры и расчеты, можно приступать к работе.

Область вокруг кожуха выдолблена с учетом необходимого объема емкости. Рекомендуется оставить примерно 2 м дополнительного места. Это пространство потом понадобится для проведения гидроизоляционных работ. Если вы уверены, что грунтовых вод нет, можно оставить зазор в 30 сантиметров от трубы.

В этом случае проще будет установить гидроизоляцию. Ямку следует вырыть так, чтобы яма находилась по центру, это способствует общей устойчивости конструкции. Двух метров достаточно для бетонного кессона. Затем дно земли выравнивается инструментами и вся рыхлая земля поднимается наверх.

Вертикальная гидроизоляция и монтаж оборудования

Вырезаются горизонтальные участки гидроизоляции, выходящие за пределы колец. Наружная поверхность колодца загрунтована грунтовкой. Стены оклеиваются снаружи плавлением по кругу снизу вверх. Стык между горизонтальной и вертикальной гидроизоляцией тщательно замазывается шпаклевкой. Для грунтов с низким содержанием поверхностных вод приклеивание наружных поверхностей не производится.

На уровне ниже глубины промерзания делается отверстие перфоратором с венцом для прохода водопровода. В него вставляется труба, которую следует проложить плавно от точки расхода до самой ямы. Выпускное отверстие герметично закрыто заводской пенкой. Это может быть фланцевый хомут или нажимная втулка. Уплотняющий элемент находится сбоку от держателя, то есть снаружи.

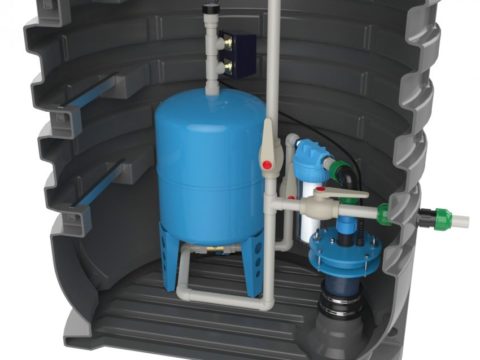

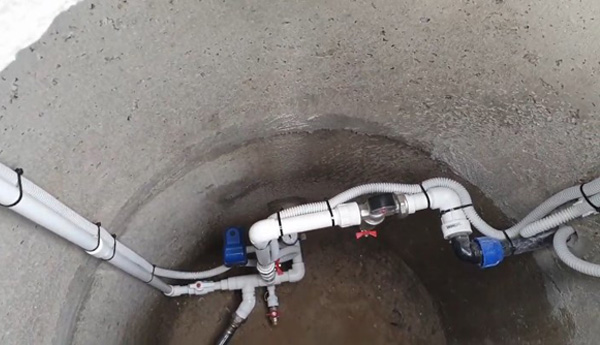

Компоновка завершается установкой и подключением оборудования, в том числе герметичного устья, насоса, обратного клапана, гидроаккумулятора, регулятора давления и манометра. Электропроводка обычно выполняется пластиковыми трубками, а устройства подключаются через пять частей. Кабель питания вводится в коробку через отверстие в верхней пластине.

После проверки системы ее заполняют пломбой. После просадки грунта по периметру кессона создается отмостка шириной 80 см с наклоном наружу. Колодец, оборудованный бетонными кольцами, готов к длительной эксплуатации круглый год.

Плюсы и минусы бетонных конструкций

Популярность бетонных конструкций связана с:

• невысокая стоимость, в том числе с учетом использования специального оборудования для их установки;
• высокая прочность и долговечность;
• устойчивость к коррозии;
• большой вес, благодаря которому кессон не раздавливается при промерзании грунта;
• возможность самостоятельного изготовления, что сэкономит на монтажных и транспортных расходах.

В то же время кессоны из бетонных колец для колодца имеют существенный недостаток — они не могут обеспечить надежную изоляцию внутреннего пространства камеры. Этот недостаток следует учитывать особенно в тех местах, где уровень грунтовых вод высокий. В этом случае бетонные резервуары требуют хорошей гидроизоляции и дренажа.

Этапы строительства

Для установки кессона на колодец из бетонных колец вам потребуются:

• бетонные кольца нужного размера;
• шпатели и валики для гидроизоляционных работ;
• лопаты для выравнивания дна ямы;
• колонка с перфоратором;
• специализированное оборудование;
• материалы для гидроизоляции и теплоизоляции.

Перед началом работ необходимо выполнить проектирование с привязкой к местности:

• определить уровень грунтовых вод;
• определить глубину промерзания почвы;
• учитывать размер оборудования, которое будет размещено внутри помещения;
• для облегчения доступа к системе и обслуживания.

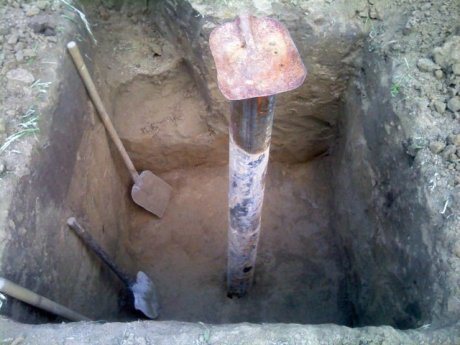

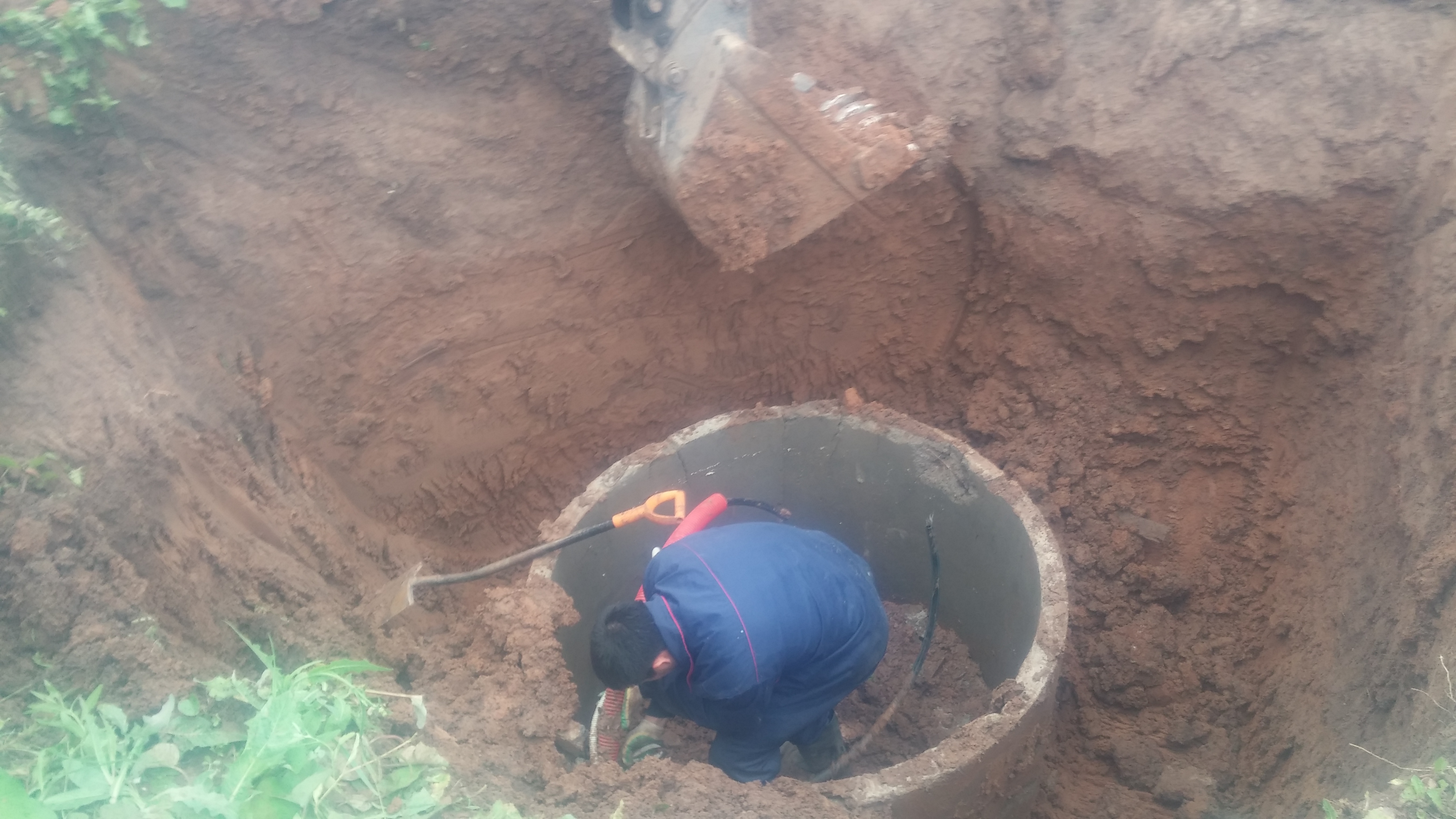

Земляные работы

Копать яму под кессон бетонной плиты можно вручную. Но для рытья каменистой или глинистой почвы потребуется вызов экскаватора. Для проведения гидроизоляционных работ диаметр котлована должен превышать размер колец примерно на 2 м.

Конструкция будет более устойчивой, если колодец расположен в центре колодца. Чтобы стены не ломались, их укрепляют защитным забором. От траншеи к дому протягивается траншея для прокладки газопровода. Для усиления основания кессона:

• по его периметру устраивается дренаж: яма глубиной 20-40 см, засыпанная щебнем;
• дно ямы выравнивают и засыпают мокрым песком;
• утрамбовав песчаную подушку, сверху заливается бетоном толщиной 10-15 см;
• диаметр основания должен быть больше колец примерно на 30 см;
• бетон дополнительно армируют металлической сеткой;
• после заливки накрывают пленкой от солнца и оставляют на неделю до застывания.

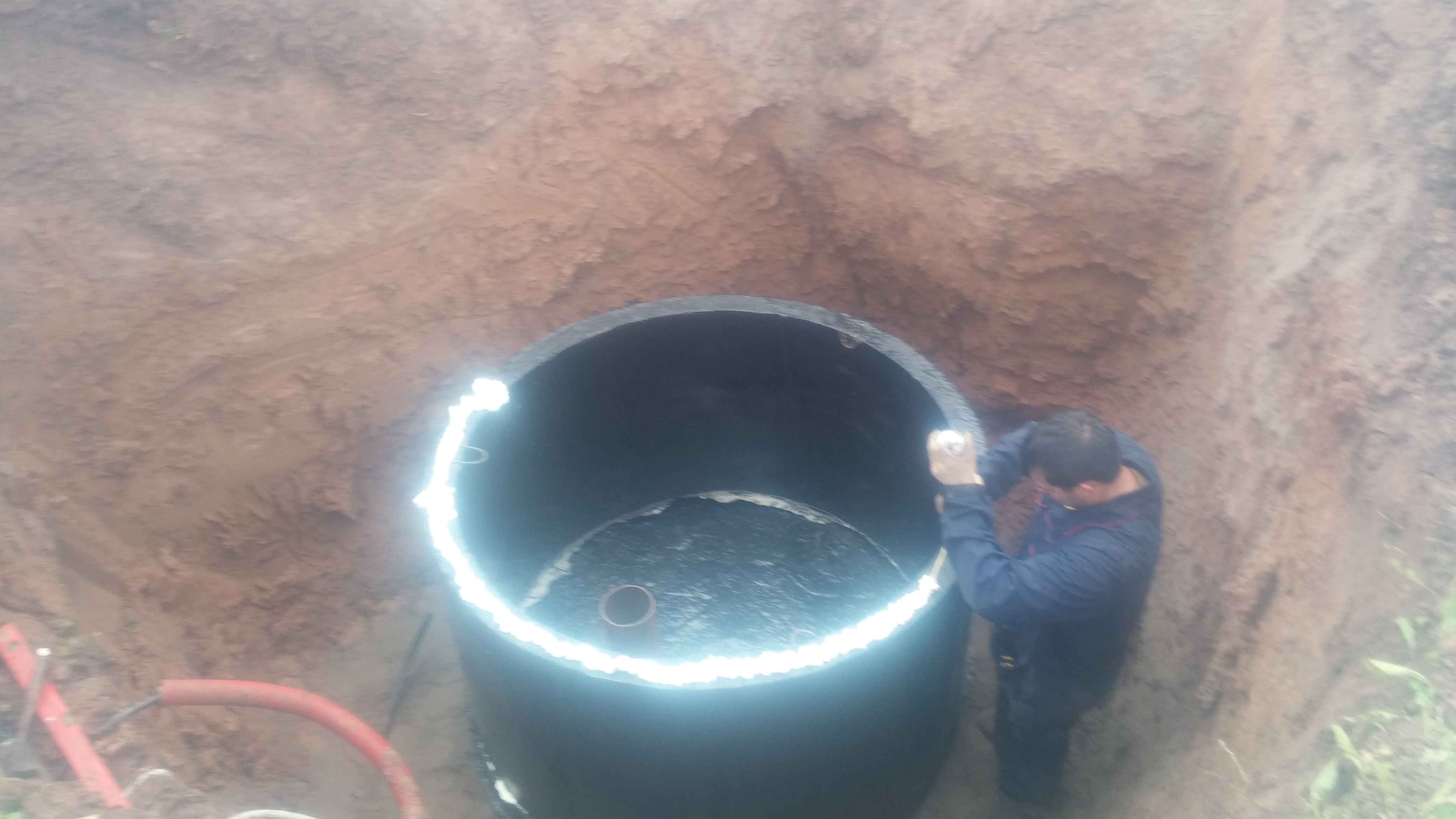

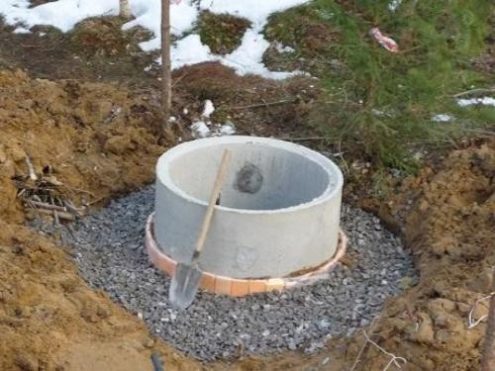

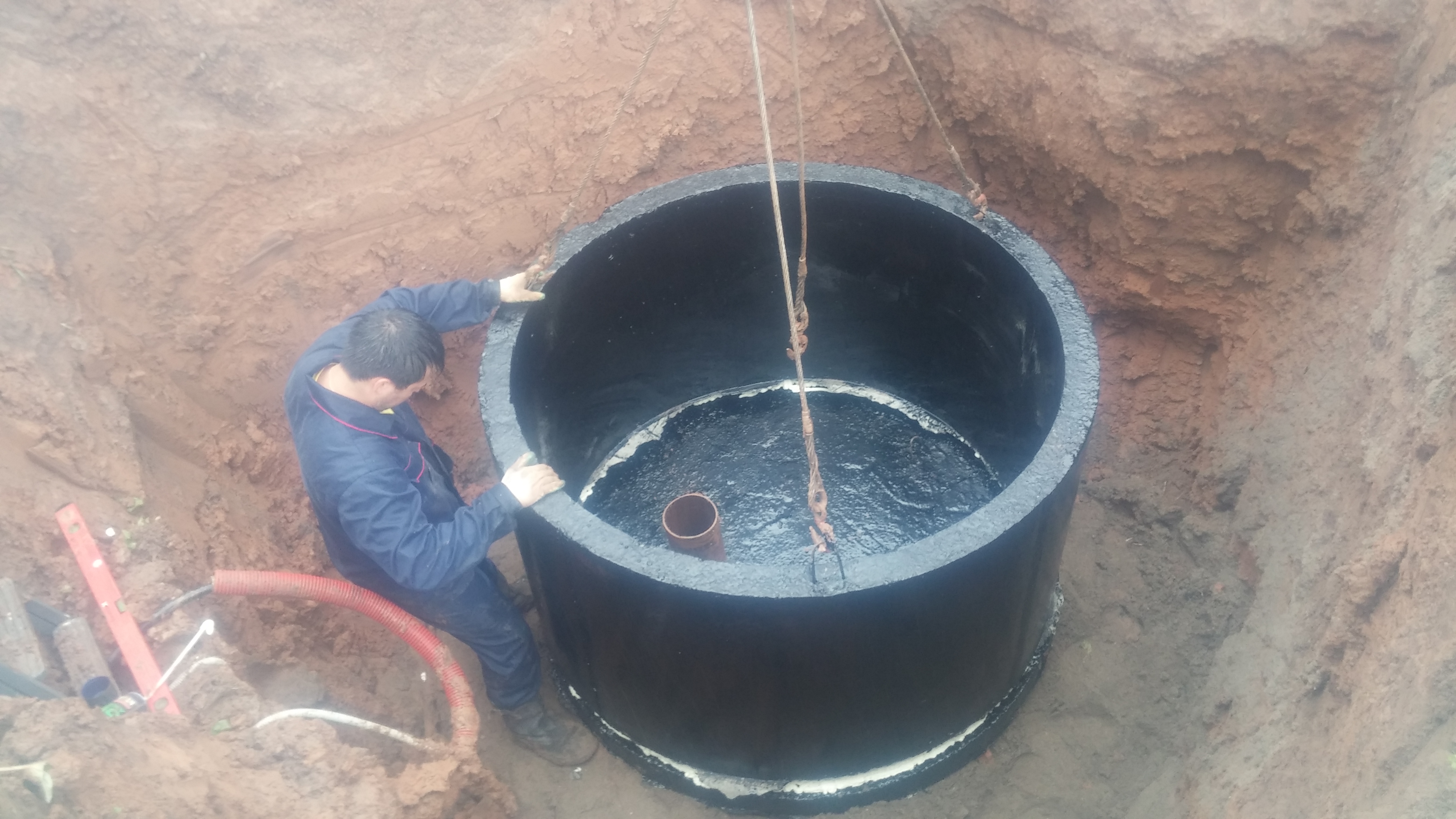

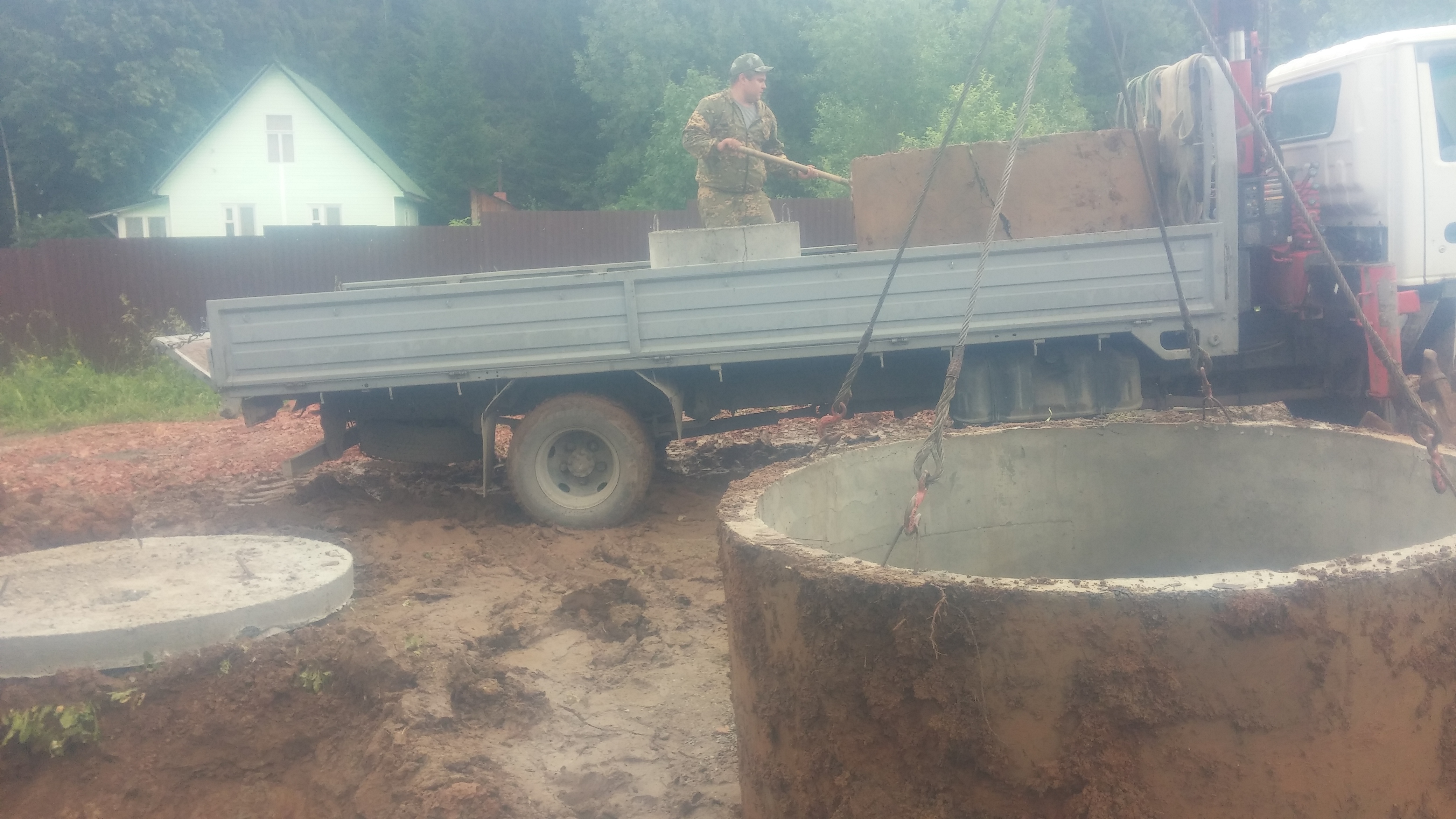

Монтаж кессона

Перед установкой кессона из бетонных колец следует:

• их тщательно очистить и покрыть гидроизоляционной смесью;
• на бетонное основание укладывается рулонная гидроизоляция с выходом за его границы;
• отверстия для труб предварительно просверливаются в кольцах.

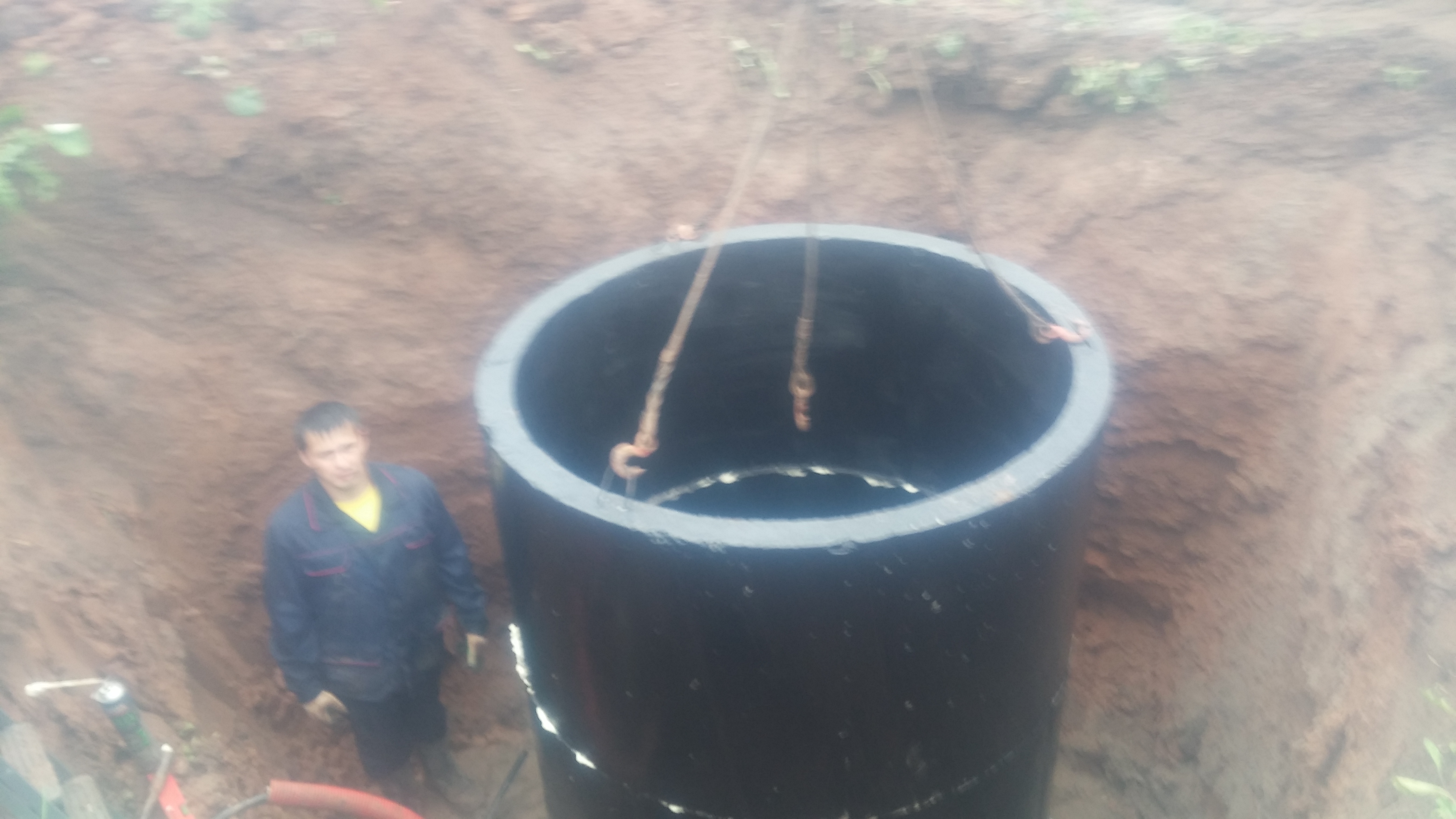

При установке колец:

• их концы заделываются цементным раствором или пенополиуританом;
• после высыхания стыки очищаются и обрабатываются битумной мастикой или жидким стеклом;
• особенно важно укрепить стык между основанием и концом нижнего кольца, именно на него падает основное давление грунтовых вод;
• чтобы талая вода не попала в колодец, верхнее кольцо должно выступать на 15-20 см от земли;
• сверху колодец закрывается крышкой.

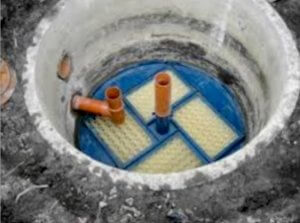

Гидроизоляция и утепление кессона

Бетон очень гигроскопичен. Поэтому необходимо обеспечить надежную гидроизоляцию кессона из бетонных колец. Предварительно его внутренняя поверхность очищается, удаляются неровности, а затем покрывается одним из составов:

• сплошной слой битумной мастики;
• несколько слоев ламинированного материала в продольном и поперечном направлениях над битумной мастикой;
• все стыки рубероида тщательно замазываются шпаклевкой.

Есть еще один надежный, хотя и более дорогой способ. Можно сделать кирпичи снаружи кессона и залить пространство между ними асфальтовой мастикой. Такой способ обеспечит дополнительную изоляцию кессона из бетонных колец.

Для внешнего утепления кессона также используют:

• сыпучие материалы;
• листы пенопласта, оклеенные поролоном;
• напыление из пенополиуретана.

Как утеплить кессон из бетонных колец изнутри, каждый хозяин может решить самостоятельно. Самый популярный материал — пенополистирол, который укладывается вдоль стен и на крышку. Для утепления многие используют подручные средства: солому, опилки, сухую листву. Но они быстро впитывают влагу и требуют частой замены.

Чем обусловлен выбор бетонных колец при обустройстве кессонов

Чтобы понять, стоит ли строить кессон колодца именно из этого материала или лучше предпочесть другой, необходимо разобраться в типах этих конструкций. И решайте их достоинства и недостатки применительно к месту строительства, а также возможностям заказчика.

Виды кессонов

Кессоны могут отличаться друг от друга не только материалом изготовления, но и формой, размером, глубиной. Но все эти параметры не очень важны.

именно материал влияет на их долговечность, надежность и производительность. Цена конструкции также зависит от этого.

• Металлические кессоны довольно дороги, так как они сделаны из очень толстой нержавеющей или оцинкованной стали, обычно не менее 4 мм. Более тонкие изделия из незащищенного коррозионно-стойкого металла разрушаются в течение нескольких лет эксплуатации до образования свищей, через которые проходит вода.

Совет. Намного дешевле самодельная сварная листовая конструкция, обработанная антикоррозийными средствами. Для людей, у которых есть сварочный аппарат, это может быть хорошим способом сэкономить.

• Кессоны из полимерных материалов намного дешевле металлических и обеспечивают такую ​​же высокую степень герметичности. Их основные преимущества — невосприимчивость к коррозии и разрушающему воздействию влаги, а также небольшой вес, что позволяет проводить монтаж вручную без использования подъемных устройств. Кроме того, они не нуждаются в утеплении, так как пластик имеет невысокую теплопроводность.

• Бетонный кольцевой кессон — самый дешевый из этих вариантов. Как и пластик, бетон не боится коррозии, а большой вес конструкции препятствует его выталкиванию из земли подъемными силами мороза. Но у него много недостатков, главный из которых — невозможность обеспечить надежную изоляцию внутренней полости от попадания в нее грунтовых вод.

Однако кессоны из бетона по-прежнему востребованы. Но их использование оправдано только при определенных условиях.

Преимущества бетонных кессонов

Выбор в пользу этого варианта обустройства кессона часто определяется оптимальной ценой. Получается более приемлемой, чем стоимость изделий из металла и пластика, даже с учетом того, что установка железобетонных колец в яме требует привлечения спецтехники.

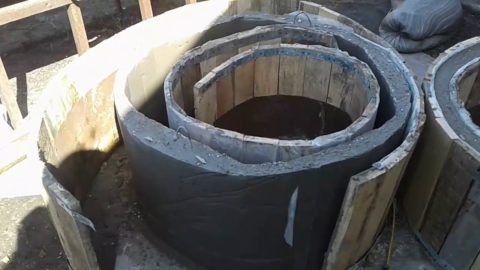

Для справки. Самый дешевый вариант — кессоны из колец, сделанные своими руками на стройке. Это экономит транспортные расходы и позволяет использовать для возведения дома остатки материалов от основных строительных работ.

Иногда бетонные кольца остаются от других возводимых на участке объектов: септиков, дренажных или земляных колодцев, благодаря чему отпадает необходимость в лишних расходах на покупку и транспортировку материалов. У их большого веса есть и положительная сторона: такой кессон не будет плавать вместе с талой водой весной и не будет раздавлен землей, как это часто бывает с легкими пластиковыми конструкциями.

Бетон и пластик несравнимы по прочности. Бетонный кессон считается вечным, а пластиковый кессон может быть поврежден давлением грунта. А металл при такой высокой стоимости в таких условиях эксплуатации быстро разъедает ржавчиной.

Последовательность выполнения работ

Бетонный кессон для колодца устанавливается в несколько этапов:

• Первым делом нужно выбрать место для устройства. При этом проводится анализ состава грунта и учитывается глубина его промерзания, а также габариты используемого оборудования.
• Выбрав подходящий участок, роют траншеи под трубы и котлован под саму камеру. В это время важно не допустить возможного проседания грунта и засыпать образовавшееся пространство.
• Сам монтаж включает организацию водоотвода, выполнение основания конструкции, укладку железобетонных колец, а также тепло- и гидроизоляцию.
• После этого устанавливается насосное оборудование и подсоединяются трубопроводы к системе, проводятся заключительные работы по установке агрегатов.
• Последний этап — установка кровли над кессоном.

Формы сооружений

Что касается кессонной конструкции, то это во многом зависит от предпочтений. Из кирпичей можно построить прямоугольную, круглую и квадратную форму. Пластик регулируется производителем: квадратный, круглый или прямоугольный. Это правило касается и металлических конструкций. Литой бетон можно моделировать несколькими способами.

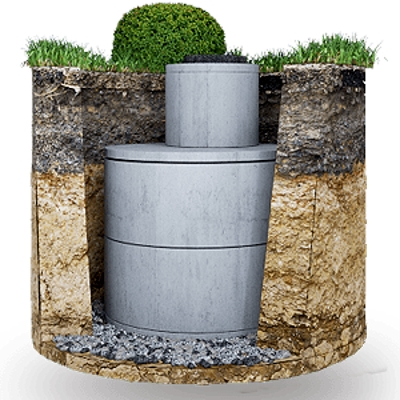

Кессон из колец ЖБИ

Одной из самых популярных альтернатив традиционному металлическому кессону является бетонный кольцевой кессон.

Считается, что это более выгодно, потому что цена на бетонный кессон ниже, благодаря возможности использовать материалы, использованные при строительстве дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечен, потому что он не гниет, в отличие от стального.

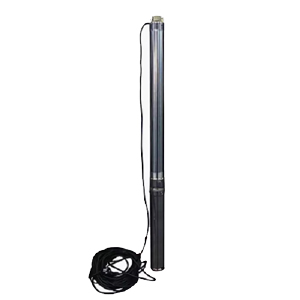

Насос TF3 | 60

Основные особенности

• Потребляемая мощность 800 Вт
• Механизм центробежного насоса
• Производительность 50 л / мин
• Максимальная глубина водозабора 40 м
• Подъем воды 60 м
• Материал корпуса нержавеющая сталь

11500

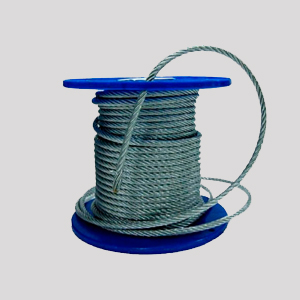

Веревка: 30 * 80

ГОСТ 7669-80

2400

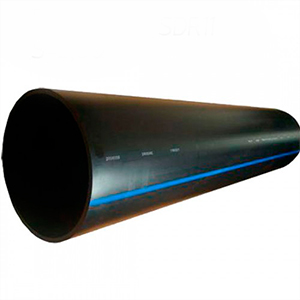

Трубка 32: 30 * 66

• Номинальное отверстие трубы (Dy) — 32 мм (диаметр трубной резьбы (G), дюйм — 1 1/4 дюйма»)
• 30 метров
• 1 метр — 66 руб

1 980

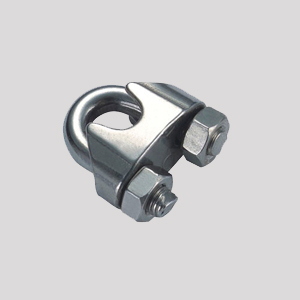

Обойма: 4 * 86

• При установке насоса страховочный трос фиксируется к насосу с помощью специальных зажимов, а другим концом фиксируется в области напора.
• 1 клип — 86 руб

344

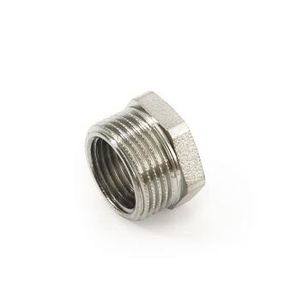

Латунный переходник

891

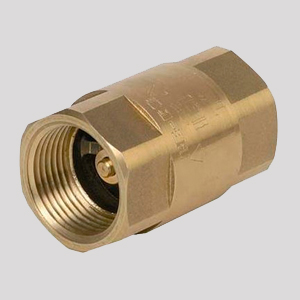

Обратный клапан

850

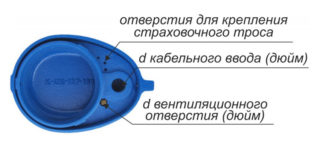

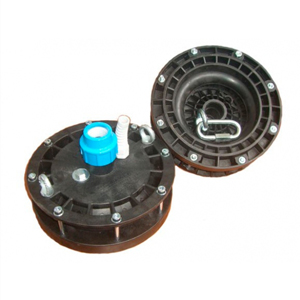

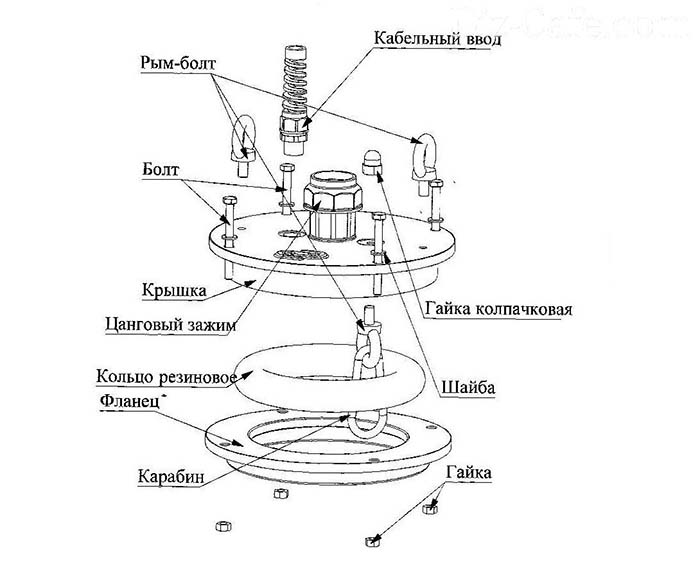

Босс

Сокращенное обозначение устьевой маркировки включает:

• ОС — устье;
• Пары цифр — от 90-110 до 140-160 — указывают диаметры обсадных колонн, в которых закреплено устройство;
• Цифра после дроби — это участок сужения в устье скважины, который должен соответствовать внешнему диаметру водопровода;
• Наличие дополнительного индекса «P» указывает на то, что устье скважины изготовлено из синтетического полимера.

5000

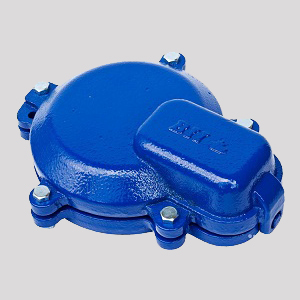

Крышка

Заглушки колодцев делятся на несколько видов в зависимости от материала изготовления. Для производства используются следующие материалы:

• пластик;
• алюминий;
• чугун;
• смеси пластика и металла в разных пропорциях.

4500

Установка

Это присоединительная часть трубопровода, устанавливаемая для ответвлений, поворотов, переходов на другой диаметр и при необходимости сборки труб.

3500

Кессон из бетонных колец для колодца

2 кольца

Стоимость 1 кольца ЖБИ — 4500 руб

9000

кессон железобетонный установка — СТОИМОСТЬ РАБОТ

Тип работы

Сумма, руб.

Яма

9500

Установка коробки

5700

Головка в сборе

1200

Трубопровод насоса

15000

Доставка

2500

Итого: 33 900

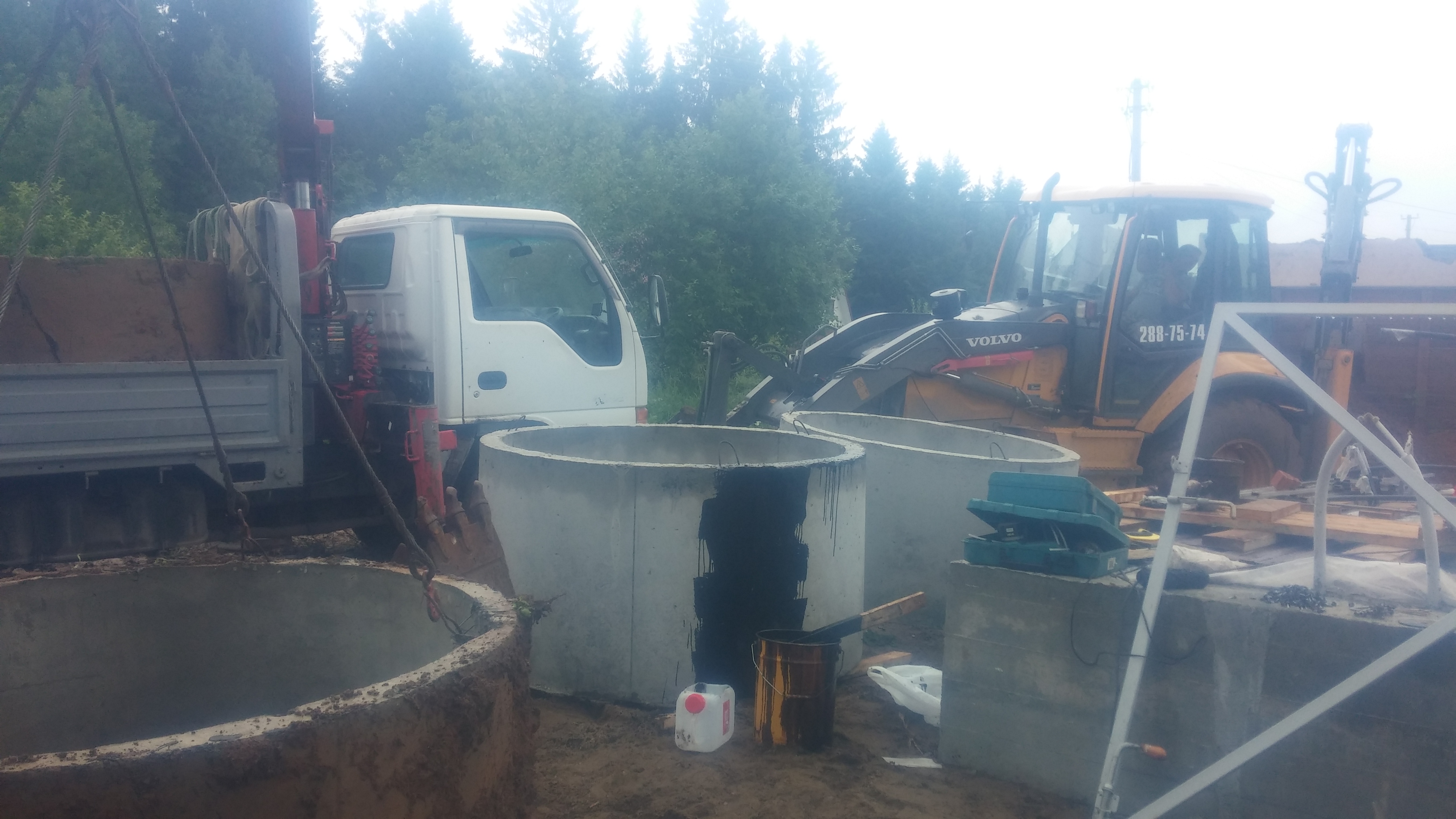

Процесс демонтажа кессона

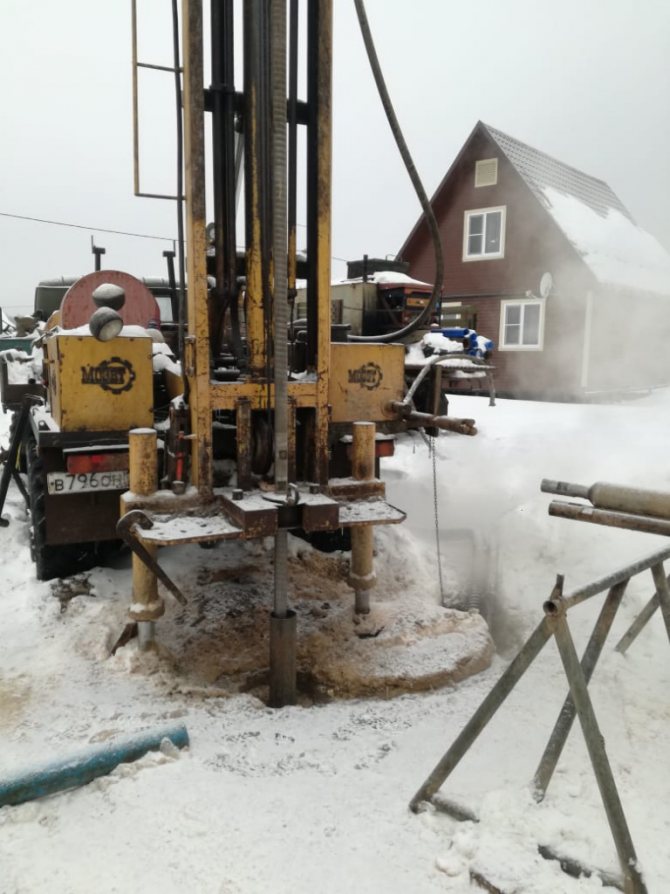

Ситуация была следующая. Мастер пробурил колодец и установил кессон из железобетонных колец, спустил насос и решил за вознаграждение раздать воду соседям. В итоге было решено, что мастер должен все вернуть и самому оборудовать колодец, а также установить качественный герметичный бетонный кессон.

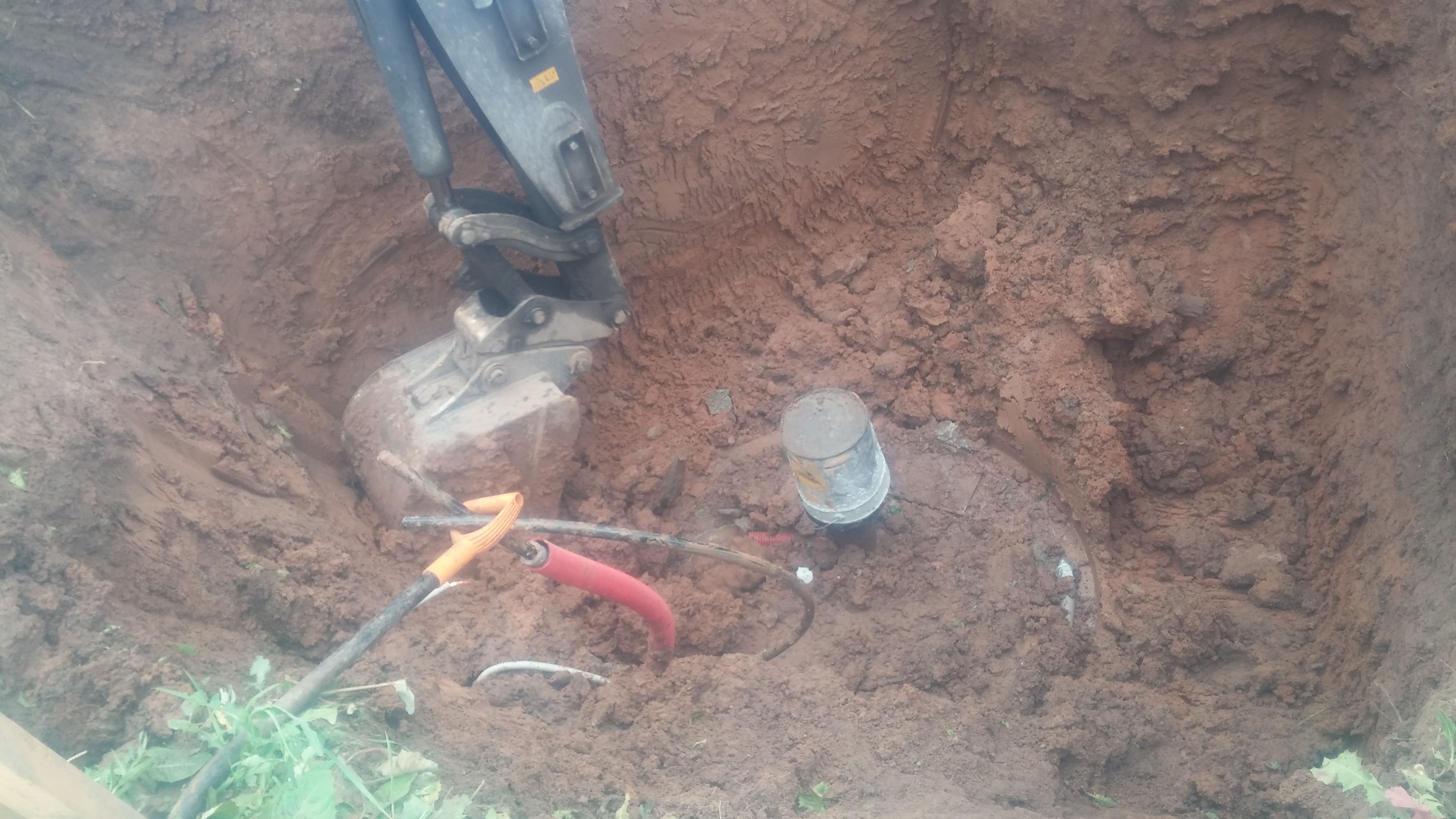

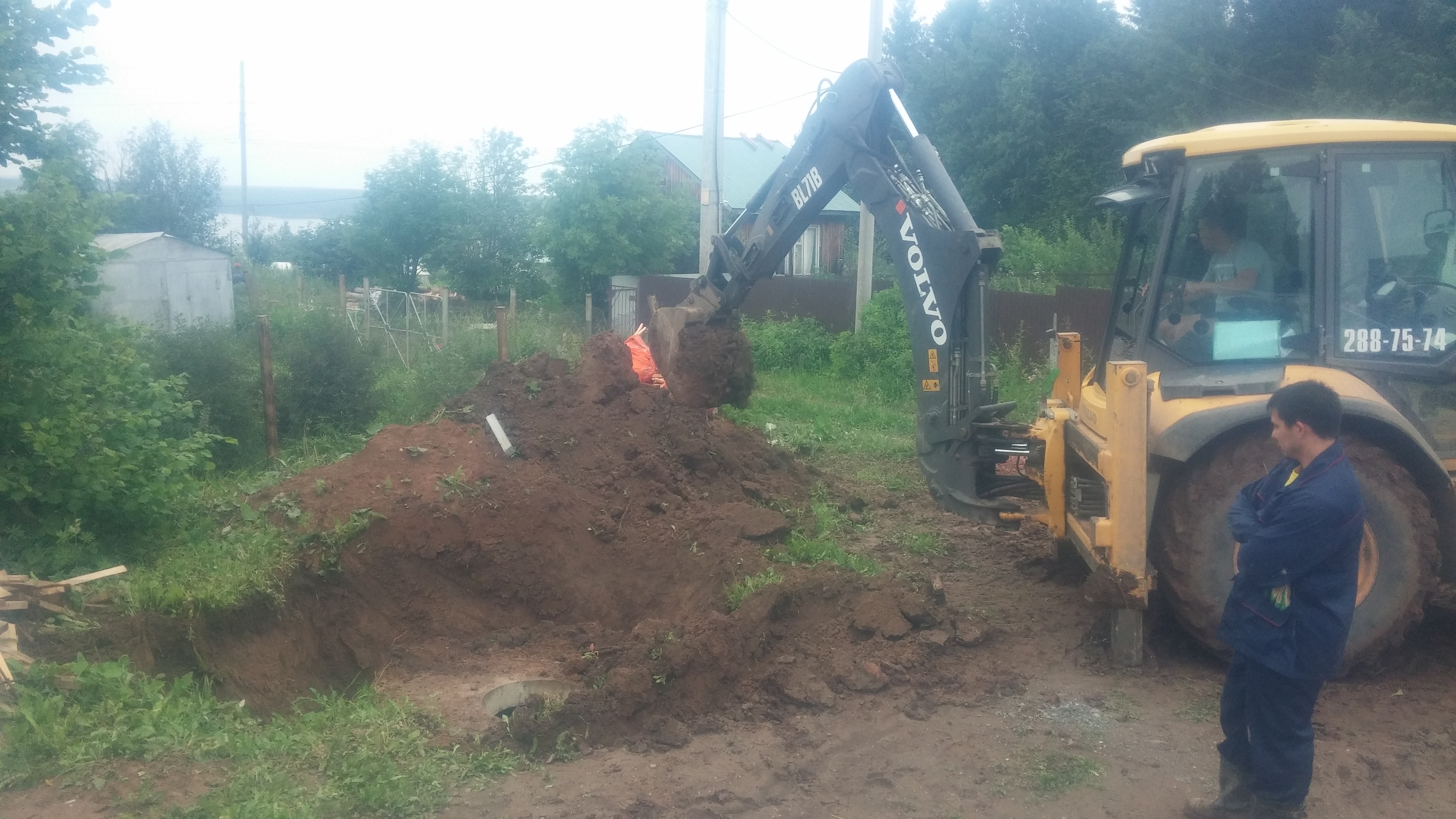

Для этого мы выкопали экскаватором старый кессон и вытащили уже достаточно пропитанные влагой кольца и перевезли их мастеру. Кольца оказались очень плохого качества, отвалились, а последнее вообще сломалось. Я считаю, что это связано именно с обилием влажности.

Сложность разборки — удержать трубы в бетонном кессоне. Сложили при разборке, а при установке нового кузова восстановили.

Конструктивные особенности

Кессон — это металлическая или пластиковая емкость, внешне напоминающая ящик или двухметровую бочку. Для изготовления кессонов часто используется сталь, которую необходимо утеплить (частично или полностью) и покрасить специальными растворами. При необходимости внутри конструкции кузова устанавливается лестница, которая необходима для крупногабаритных контейнеров.

По водопроводу, а точнее, какие его части будут установлены в конструкции, выбирают размер конструкции с кессоном. Внизу конструкции есть отверстие, через которое подается вода. На отверстие трубы также устанавливается крышка для облегчения доступа к колодцу для очистки.

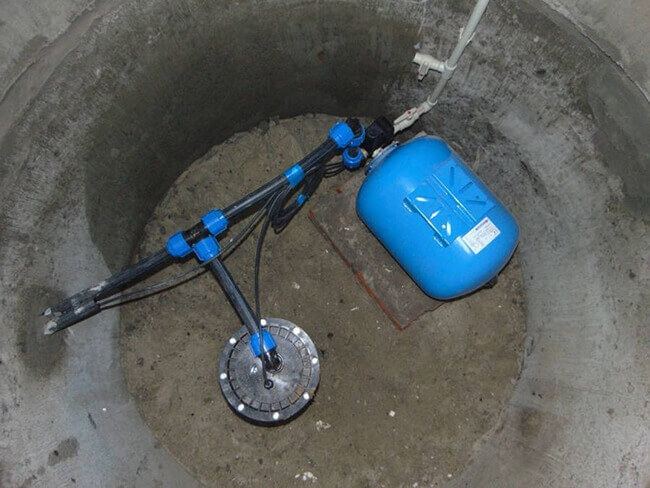

Обустройство КДС

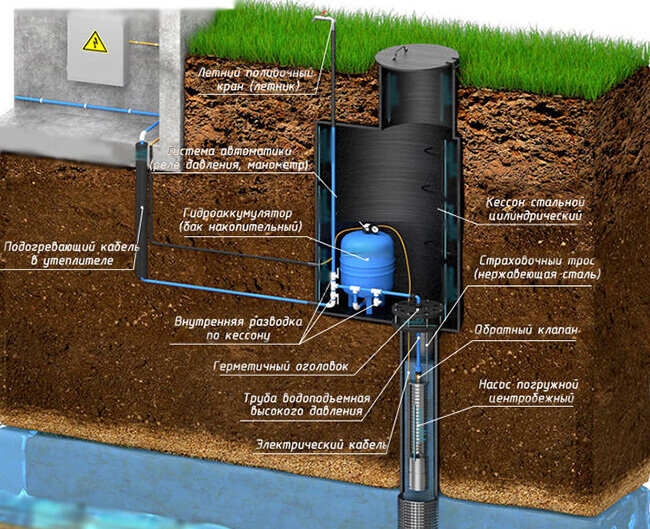

Оснащен следующим оборудованием:

• Насос: погружной или поверхностный.
• Система фильтрации.
• Гидроаккумулятор.
• Блок автоматики.
• Запорная арматура.
• Трубопровод.
• Обратный клапан.
• Измерительные приборы (манометр и др).

Монтаж необходимо проводить с соблюдением определенных требований:

1. Глубина не менее 2000 мм.
2. Напорная труба должна быть отцентрирована в вырезе.
3. При строительстве емкости из бетона предусматривается фундамент из щебня и песка.
4. Стены из бетонных или кирпичных ЦДС необходимо гидроизолировать.
5. Яма должна быть шире 300 мм со всех сторон по периметру.
6. При покупке конструкции из ПВХ никаких работ по гидроизоляции не требуется.
7. С внутренней стороны конструкцию необходимо утеплить теплоизоляционным материалом.
8. Исходя из наличия грунтовых вод, камера собирается в готовом виде. Все действия по предотвращению проникновения влаги происходят на поверхности.

Материалы и инструменты

Перед тем, как приступить к земляным работам, оцените объем работ и свои финансовые возможности. Бетонные кольца кессона требуют установки специалиста из-за их большого веса. Рекомендуется предварительно заказать услугу автокрана. Выкопать яму можно с помощью экскаватора.

Снаружи и внутри

Подготовьте необходимые инструменты для установки:

• Бетономешалка.
• Доски и ножовка.
• Пирсинг.
• Уравнитель для бетона.
• Мелкие бытовые инструменты (шпатели, ролики, молоток, рулетка).

Стоимость аренды оборудования может варьироваться в зависимости от региона России.

Из материалов вам понадобятся:

• Песок и щебень для теста.
• Конкретный.
• Арматурная сетка.
• Бетонные кольца для колодца. Один диаметром от 1 м обойдется минимум в 1000 руб. Бетонный кессон высотой 1,8 м требует трех таких колец.
• Чердак.
• Гвоздь.
• Проволока.

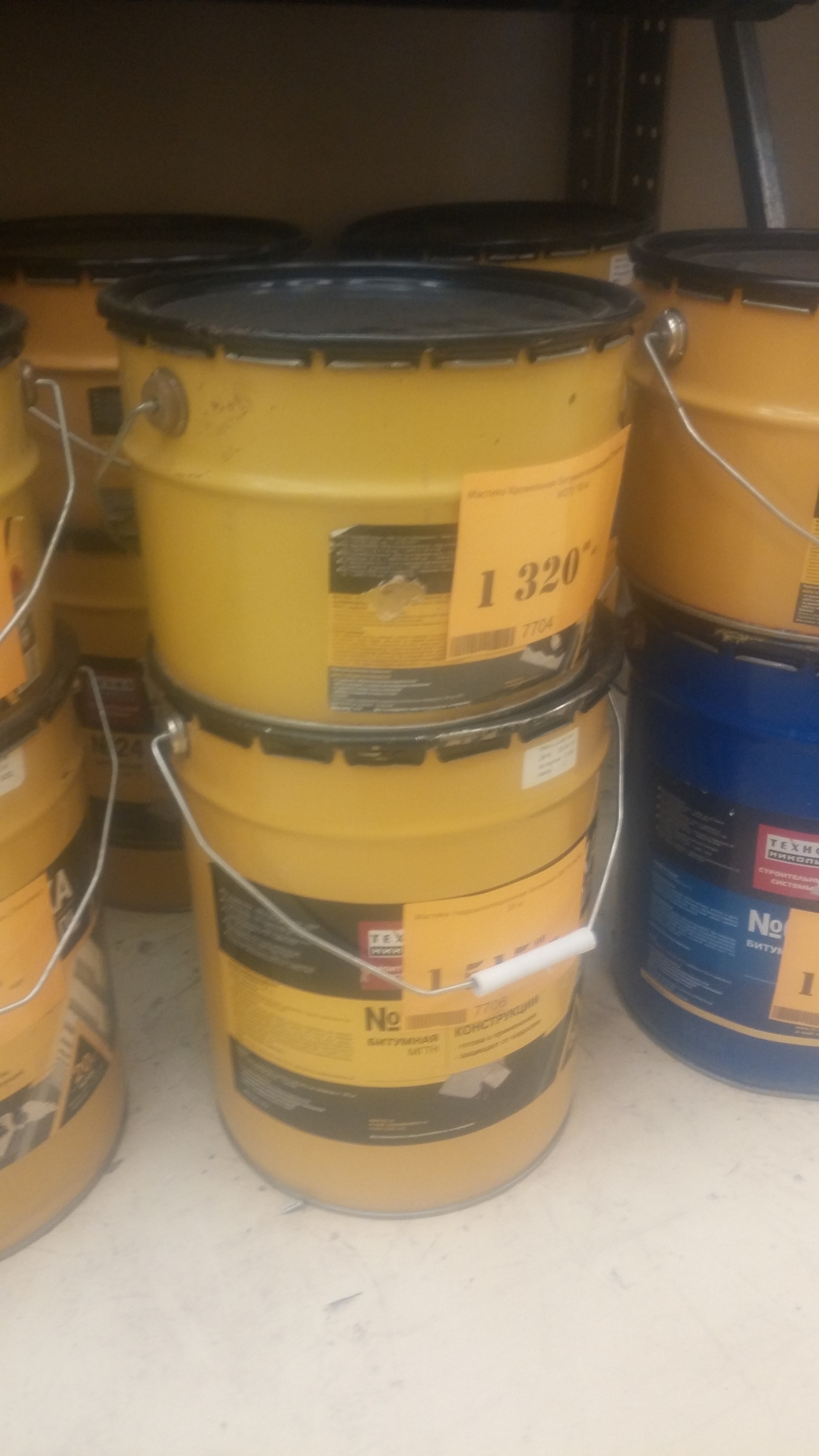

• Битумная мастика (20 литров — около 620 руб.).

Ориентировочная сумма на покупку расходных материалов — около 15 тысяч рублей.

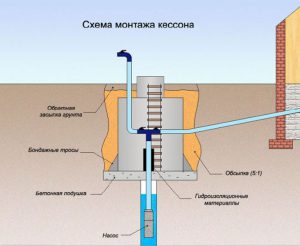

Схема установки кузова

Проведение работ по установке оборудования

Работы по строительству скважины состоят из двух этапов: непосредственная выемка котлована — подготовка, затем — установка оборудования и бетонных колец.

Земляные работы

Вокруг колодца выкапывается яма, диаметр которой на пару метров больше размера колец, для качественного утепления. Достаточно использовать ручной метод или прибегнуть к помощи техники, работа занимает около суток. Колодец должен располагаться строго по центру будущего колодца. В общем, на этом этапе нет ничего сложного — с ним легко справиться даже без предварительной подготовки. Главное — вручную выровнять дно.

Монтаж оборудования

Работа эта самая сложная, нужно приготовить бетонный раствор, из досок залить опалубку так, чтобы основание было больше размера колец на 20 см. Сразу колечки поставить нельзя — придется ждать неделю, пока пол не затвердеет. По нему распределяется утеплитель, убираются все зазоры.

Кессон для скважины из бетонных колец своими руками

Кессон из бетонных колец можно сделать самостоятельно в домашних условиях. Самый простой способ — сделать из него подземный колодец. Перед проведением работ следует посетить консультацию специалиста, схему работы, где это будет подробно указано. Вы можете посетить специальную организацию или получить необходимую информацию у опытного человека.

Далее следует запастись необходимыми материалами и оборудованием:

• колонка с перфоратором;
• подъемное оборудование;
• горелка;
• шпатели;
• лопаты;
• болгарки;
• ролики;
• рулетка;
• доски;
• с ножами.

На поверхности земли, где будут проводиться раскопки, делаются специальные отметки.

Бетонные соединения сортируются заранее, чтобы не прерывать работы в ожидании их поступления. Вы должны заказать столько предметов, сколько ожидается по глубине корпуса. Кстати, они бывают разного диаметра и высоты, поэтому при заказе стоит выбирать именно те модели, которые подходят к выбранному дизайну.

Монтаж колец должен производиться только цельными конструкциями, без трещин и других дефектов.

В противном случае будет сложно обеспечить герметичность готовой конструкции, что негативно скажется на работе установленного оборудования. В первую очередь это касается родниковых грунтовых вод и низких температур.

Земляные работы

Копку котлована следует проводить в сезон, когда уровень грунтовых вод находится на самом низком уровне. Поэтому не рекомендуется начинать эти работы во время весеннего половодья и осенних дождей. Большой опыт мастеров такой установки подсказывает, что данные работы следует проводить в ясную погоду, когда почва плотная и сухая.

В некоторых случаях бетонные конструкции теряют герметичность, поэтому необходимо монтировать кессон на участках с небольшим количеством подземной жидкости. Это увеличит срок эксплуатации объекта и уменьшит количество проблем.

Копать яму можно экскаватором или вручную. В первом случае работа будет выполнена быстро, а во втором — недорого! При проведении земляных работ следует учитывать гидроизоляционные работы, требующие дополнительного места. Поэтому размер выкопанной конструкции должен быть на 2 м больше диаметра котлована.

Весь ненужный грунт следует поднять на поверхность, чтобы не перегружать пространство будущего кессона.

Фундамент конструкции должен быть прочным, так как конструкция в прямом смысле слова прогнется. Средняя глубина бетонной кольцевой конструкции составляет примерно 2 м.

Благодаря такой глубине насосное оборудование не боится промерзания, и в образовавшемся пространстве человек может стоять во весь рост. Вручную с помощью лопат выровняйте дно внутри колодца, чтобы бетонные элементы были уложены ровно.

Выкопайте яму и устроите яму под кессон из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция — залог долгой и бесперебойной службы указанной конструкции. Герметизация швов может производиться следующими составами:

1. Шпатлевка.
2. «Гидрозатворы».
3. «Идростоп».

Описанные композиции подходят для покрытия колец с целью получения уплотнения. Внутренние стены кессона обрабатываются гидроизоляционными составами, так как до внешних сторон трудоемко добраться. При этом вода всегда выталкивает штукатурку на нижнюю плиту перекрытия, поэтому полностью обезопасить себя от нее в бетонном кессоне невозможно.

Место соприкосновения обсадной колонны с бетонным кольцом также не является герметичным, так как смесь не может долго держаться между двумя материалами неоднородного состава.

Промежутки между установленными в готовой конструкции кольцами можно заделать бетонной смесью, состоящей из песка и цемента. Товарный бетон заливается в промежутки между установленными конструкциями и ожидает высыхания.

Пошаговое изготовление

В любом случае есть моменты, на которые важно обратить внимание.

Железобетонный КДС

Заливка бетонных стен:

• Сначала выкапывается яма.
• В качестве дна заливается бетонное основание.
• Насыпь делается из песка и щебня, которую тщательно утрамбовывают, а затем заливают бетонной стяжкой.
• Когда основание высохнет, собирается стеновая опалубка.
• Обязательно сделайте армирующую сетку, которая придаст конструкции необходимую жесткость.
• Когда все эти работы завершены, заливается бетон.
• В процессе заливки бетон необходимо просверлить, чтобы полностью исключить образование пустот. Начинка должна производиться за один прием.
• Когда все застынет, остается сделать крышку. Необходимо собрать каркас из деревянных панелей, также проложить металлическую сетку, а затем за один прием заливать бетон.
• также необходимо демонтировать опалубку и провести гидроизоляционные работы.
• В крышке необходимо сделать вход в подвал и вентиляционные отверстия.
• Конструкция завершается несъемной или съемной лестницей.

Из бетонных колец

Крепится быстрее. Порядок работы следующий:

• Яма выкапывается диаметром больше колец, 300 мм.
• Дно следует копать строго по уровню.
• На дно насыпается подушка из песка и гравия, все утрамбовывается.
• Если есть нижний элемент, его следует разместить снизу с помощью крана. В противном случае дно заливается бетоном. Не забываем про отверстие в нижней пластине для выхода трубы колодца.
• Когда дно готово, устанавливаются кольца. Их соединяют между собой цементным раствором.
• После установки необходимого количества колец снаружи их обрабатывают гидроизоляционной шпаклевкой. Особенно осторожны суставы суставов.
• В кольцах делают отверстия для прокладки коммуникаций. После прокладки трубопровода и электрокабеля отверстия необходимо заделать герметиком.
• Сверху конструкции устанавливаются крышка и люк.
• Коробка для колец готова к использованию.

Кирпичный КДС

Строительство кирпичной конструкции занимает больше времени. Работы идут в следующей последовательности:

• Копают яму, больше проекта.
• На дно насыпается бетонная песчаная подушка и все заливается бетоном.
• Когда стяжка высохнет, можно приступать к укладке кирпича.
• Уровень обязательно используется, проверяйте горизонтальность и вертикаль.
• Заранее определитесь, будет ли кладка кирпичной или двухэтажной.
• Высотой 2м можно класть кирпич за один раз. Скорость укладки напрямую зависит от квалификации, если она невысокая, процесс может занять несколько дней.
• После обустройства стен нужно дождаться полного высыхания раствора.
• Далее делается опалубка для заливки бетона кровли конструкции. Внутри обязательно помещается арматурный каркас.
• В заключение стены сооружения гидроизолированы, утеплены и заглублены снаружи.
• Установлены дверь и лестница.

Металлический КДС

Если вы купили уже готовую, то принцип установки такой же, как и в случае установки пластиковой конструкции и бетонных колец. Если сварочные работы будут проводиться самостоятельно, план мероприятий следующий:

• Чертеж кессона для металлического колодца.
• Перед тем, как опустить его на подготовленное место, следует обработать антикоррозионным составом. Также проводится изоляция.
• Сам яма должна быть больше сварного металлического кессона.
• Особенность этого типа конструкции в том, что нет необходимости проводить бетонные работы. Если только вы не решите сделать бетонную подушку, чтобы поставить контейнер на прочное, прочное и ровное основание.
• В крышке формируется проем для люка, и сразу же приваривается несъемная лестница.

Пластиковый КДС

Процесс установки пластикового кессона можно считать самым простым и быстрым. Все работы выполняются в следующем порядке:

• Копают яму.
• Дно образовано подушкой из цементного песка.
• После этого емкость опускается на дно.
• Если есть риск вздутия, то с помощью специальных креплений емкость фиксируется на зацементированном основании.
• По окончании работы засыпается грунт снаружи.

Кессон для скважины из железобетонных колец: технология изготовления и пошаговое руководство

Водоснабжение частного дома осуществляется через пробуренную скважину. Для надежной защиты насосного оборудования, элементов управления, трубопроводов, а также обеспечения их бесперебойной работы устанавливаются специальные кессоны.

Устройство

Это герметичный контейнер из разных материалов. Внизу — выходящая из колодца труба с водой и обсадная труба. Розетка должна быть ниже уровня промерзания земли в вашем районе. Высота может варьироваться от 1 м до 2 м. Диаметр конструкции должен обеспечивать нормальную установку и обслуживание установленного оборудования.

Совет: в случае затопления кессона желательно его осушить.

Подготовка к строительству и монтажу кессона

Вне зависимости от того, какой кессон предпочтительнее — промышленный или самодельный, работа начинается с подготовки котлована. Вокруг колодца выкапывается яма со смещением трубы от центра — это упростит обустройство колодца и сделает дальнейшее обслуживание более удобным.

Подготовка котлована под устройство кессона

В случае установки заводской емкости из пластика или металла глубина котлована меньше высоты кессона — его верхняя часть должна выступать над уровнем земли на 15 см. Ямки углубляются с расчетом положения кровли на уровне земли. От кессона до дома роют траншею для прокладки водопровода и электрокабеля.

Монтаж бетонного кессона

Когда мы вытащили кольца, нам пришли новые кольца. Вытащив старые, нужно было углубить котлован и сделать ровную песчаную подушку. Когда подушка была готова, пришло время построить бетонный кессон. Перед установкой необходимо было просверлить отверстие в пластине днища для трубы колодца. Затем опускали днище на дно и устанавливали кольца одно за другим. У нас был железобетонный кольцевой бокс длиной 1,5 метра. Раньше я лично каждое кольцо смазывал битумной мастикой (сорт 24, говорят лучше герметизирует) в два слоя после высыхания предыдущего. Несмотря на то, что весь день шел дождь, шпаклевка хорошо сохнет.

Битумная мастика предназначена для уплотнения бетонных колец и предотвращения попадания грунтовых и поверхностных вод в наш бетонный кессон.

Если не замазывать кольца шпаклевкой, велика вероятность, что бетонное кольцо пропитается влагой и будет хрупким, а также влага и грунтовые воды будут попадать в кессон, заливать и попадать в колодец.

Швы между кольцами решили вспенить, решили попробовать впервые, посмотрим, какой будет эффект.

Почему пена? Потому что любой раствор, на который ставят кольца, обычно разваливается при движении земли и теряет смысл. Пена должна склеиться. Мы видим.

Преимущества

Прочность бетона — главное преимущество такой конструкции перед другими видами. Выбрав этот вариант, вы забудете о замене и ремонте оборудования на ближайшие 30 лет. Даже кирпичный кессон не сравнится по прочности с бетоном. Пластиковые укрытия точно не выдержат такой нагрузки долго. Для бетона не страшна коррозия, чего нельзя сказать о металлических кессонах.

Кроме того, есть еще три преимущества:

• Короткие сроки монтажа. Собрать и установить кольца друг на друга можно за несколько часов. С помощью крана с этой задачей вполне можно справиться за полдня. Продолжительность общего процесса ограничивается только скоростью застывания бетона.
• Легкость ремонта. В экстренных случаях можно не разбирать всю конструкцию. Неповрежденные элементы легко снимаются и устанавливаются заново. Кессоны других типов обычно требуют полной разборки.
• Экономия. По прикидке материалов укрытие будет дешевле аналогичных типов. Простота установки не требует значительных вложений в оборудование и рабочих.
